흙막이 가시설은 굴착면을 지지하고 주변 지반의 과도한 변형을 억제하기 위한 임시 구조물입니다. 굴착깊이, 지반·지하수, 주변 시설물과 시공조건을 함께 검토하여 벽체와 지보계획을 수립합니다.
흙막이 가시설은 어떻게 구성될까요?
굴착으로 지반의 지지조건이 달라지면 벽체와 지보재를 통해 토압을 지지하고 주변 변형을 관리합니다.
- 벽체
- 굴착면의 토압·수압을 지지합니다.
- 띠장
- 벽체의 하중을 지보재로 전달합니다.
- 버팀보
- 굴착 내부에서 압축력으로 지지합니다.
- 어스앵커
- 배면 정착지반에서 인장력으로 지지합니다.
- 중간말뚝
- 버팀보 등의 중간 지지를 돕습니다.
- 근입부
- 굴착저면 아래의 지반저항을 확보합니다.
버팀보와 어스앵커는 현장조건에 따라 선택하는 지보방식입니다. 모든 구성요소가 항상 함께 적용되지는 않습니다.

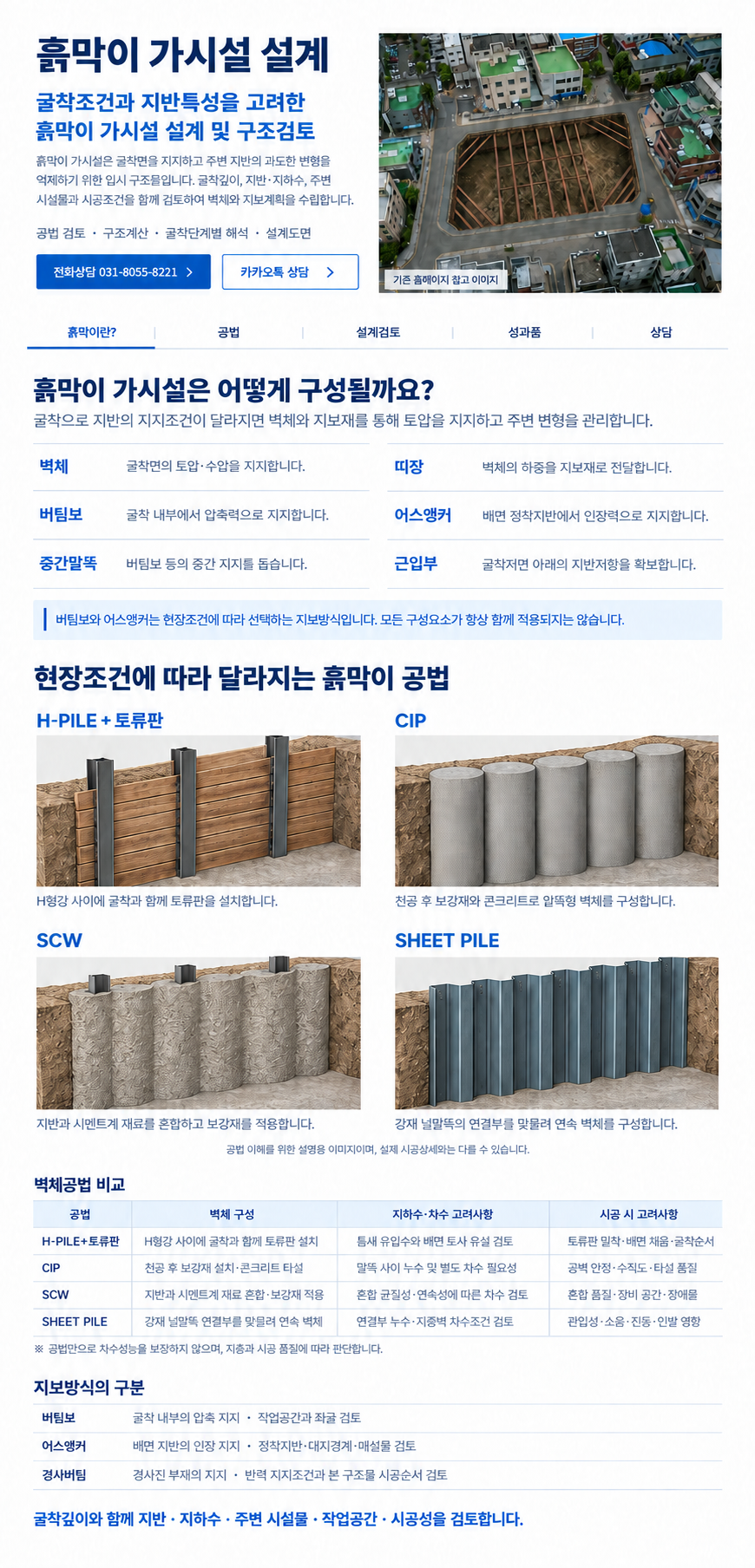

현장조건에 따라 달라지는 흙막이 공법
H-PILE + 토류판
CIP
SCW
SHEET PILE
공법 이해를 위한 설명용 이미지이며, 실제 시공상세와는 다를 수 있습니다.
벽체공법 비교
| 공법 | 벽체 구성 | 지하수·차수 고려사항 | 시공 시 고려사항 |
|---|---|---|---|
| H-PILE + 토류판 | H형강 사이에 굴착과 함께 토류판 설치 | 틈새 유입수와 배면 토사 유실 검토 | 토류판 밀착·배면 채움·굴착순서 |
| CIP | 천공 후 보강재 설치·콘크리트 타설 | 말뚝 사이 누수 및 별도 차수 필요성 | 공벽 안정·수직도·타설 품질 |
| SCW | 지반과 시멘트계 재료 혼합·보강재 적용 | 혼합 균질성·연속성에 따른 차수 검토 | 혼합 품질·장비 공간·장애물 |
| SHEET PILE | 강재 널말뚝 연결부를 맞물린 연속 벽체 | 연결부 누수·지층별 차수조건 검토 | 관입성·소음·진동·인발 영향 |
공법만으로 차수성능을 보장하지 않으며, 지층과 시공 품질에 따라 판단합니다.
지보방식의 구분
- 버팀보
- 굴착 내부에서 압축력으로 지지하며 작업공간과 좌굴, 연결조건을 검토합니다.
- 어스앵커
- 배면 지반에 정착하여 인장력으로 지지하며 정착지반·대지경계·매설물을 검토합니다.
- 경사버팀
- 경사진 부재로 지지하며 반력 지지조건과 본 구조물 시공순서를 검토합니다.
굴착깊이와 함께 지반·지하수·주변 시설물·작업공간·시공성을 검토합니다.
흙막이 설계에서는 무엇을 검토할까요?
토압과 수압, 차량·장비·적치물의 상재하중, 인접 구조물의 영향을 설계조건에 반영합니다.
- 토압
- 수압
- 상재하중
- 인접 구조물
| 검토 대상 | 주요 검토항목 |
|---|---|
| 벽체 | 휨 · 전단 · 변위 |
| 띠장 | 휨 · 전단 · 하중 전달 · 연결부 |
| 버팀보 | 축력 · 좌굴 · 연결조건 |
| 어스앵커 | 인장력 · 자유장 · 정착장 · 정착지반 |
| 근입부 | 지반저항 · 벽체 안정성 |
굴착단계별 검토
- 벽체 설치
- 굴착
- 지보재 설치
- 후속 굴착
시공단계 예시이며, 실제 순서는 현장별 시공계획에 따라 정합니다.
굴착과 지보재 설치에 따라 지지조건이 달라지므로, 최종 굴착뿐 아니라 단계별 부재력과 변위를 함께 확인합니다.
지하수와 주변 지반까지 함께 검토합니다
- 지하수
- 내외부 수위조건과 수압을 확인하고 차수·배수계획을 함께 검토합니다.
- 굴착저면
- 히빙은 굴착저면의 융기, 보일링은 상향 침투에 따른 지반 불안정, 파이핑은 토립자 유실로 물길이 형성되는 현상입니다. 발생 가능성을 현장조건에 따라 검토합니다.
- 주변 영향
- 벽체변형과 지하수 변화가 인접 건축물·도로·매설물에 미칠 수 있는 영향을 검토합니다.
부재의 구조안전성과 벽체변위·주변 영향은 구분하여 검토합니다.지하안전평가·철도 영향성 검토·상세 수치해석은 별도 과업이 될 수 있습니다.
검토결과를 계산서와 설계도면으로 연결합니다
공법·지보계획 검토부터 구조계산, 굴착단계별 해석, 필요한 안정성 검토, 설계도면 작성과 설계변경 검토까지 수행합니다.
업무 진행절차
- 자료 확인
- 설계조건·공법 설정
- 해석·조정
- 계산서·도면 작성
- 납품·협의
주요 성과품
구조계산서
설계조건, 해석결과, 부재 및 안정성 검토
설계도면
평면도·단면도·전개도, 지보재 배치와 주요 상세도
기술검토자료
계약범위에 따른 설계변경·심의 보완자료
계산서와 도면의 부재·배치·굴착조건이 일치하도록 작성합니다.성과품과 협의·보완 범위는 계약 과업에 따라 정합니다.
관련 기술정보와 실무가이드
자주 묻는 질문
지반조사자료가 없어도 상담할 수 있나요?
초기 상담은 가능합니다. 보유자료로 계획을 확인한 후, 최종 설계에 필요한 지반·지하수 자료와 추가조사 범위를 안내합니다.
기존 계산서와 도면의 재검토도 가능한가요?
가능합니다. 기존 자료와 변경조건을 대조하여 재검토·수정할 범위를 협의합니다.
구조계산서와 설계도면을 함께 받을 수 있나요?
계약범위에 포함하여 함께 작성할 수 있습니다. 요청 성과품과 제출형식은 착수 전에 확인합니다.
설계비와 납품 일정은 어떻게 정하나요?
굴착규모, 검토단면, 공법, 해석·도면 범위와 희망 일정을 확인한 후 현장 및 과업범위에 따라 협의합니다.
상담 준비자료
먼저 알려주실 내용
- 현장 위치
- 계획도면
- 최대 굴착깊이
- 요청 성과품과 희망 일정
보유한 경우 함께 보내주세요
- 지반조사자료
- 기존 계산서·도면
- 현장사진
- 심의의견
자료가 모두 준비되지 않아도 상담할 수 있습니다. 현재 보유한 자료를 확인한 후 추가자료와 검토범위를 안내합니다.
