1. 적용대상·판단원칙
굴착깊이, 흙막이 형식, 인접시설 및 지하수 조건을 대표하는 종·횡단면을 작성한다. 조사점별 지층명·표고·두께·시험결과가 서로 맞지 않으면 임의의 직선 경계로 확정하지 않고 변동구간으로 표시한다. 해석단면은 최대굴착부만 선택하지 말고 연약층이 두껍거나 암반선이 급변하고 인접기초와 가까운 불리한 구간을 포함한다.

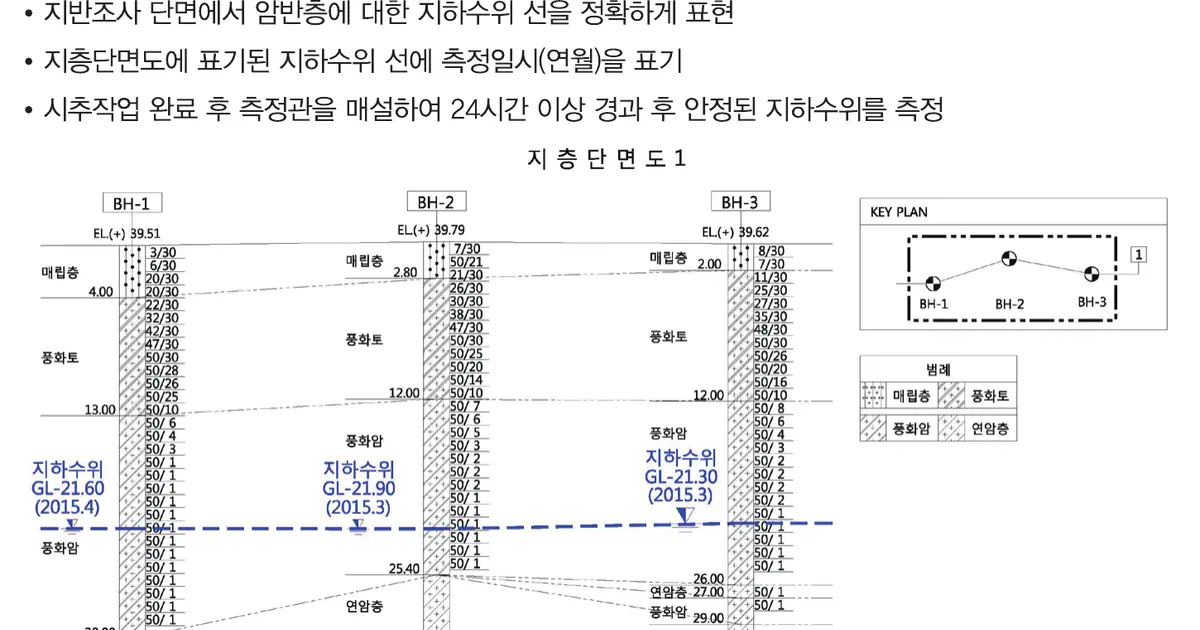

2. 지층단면 작성

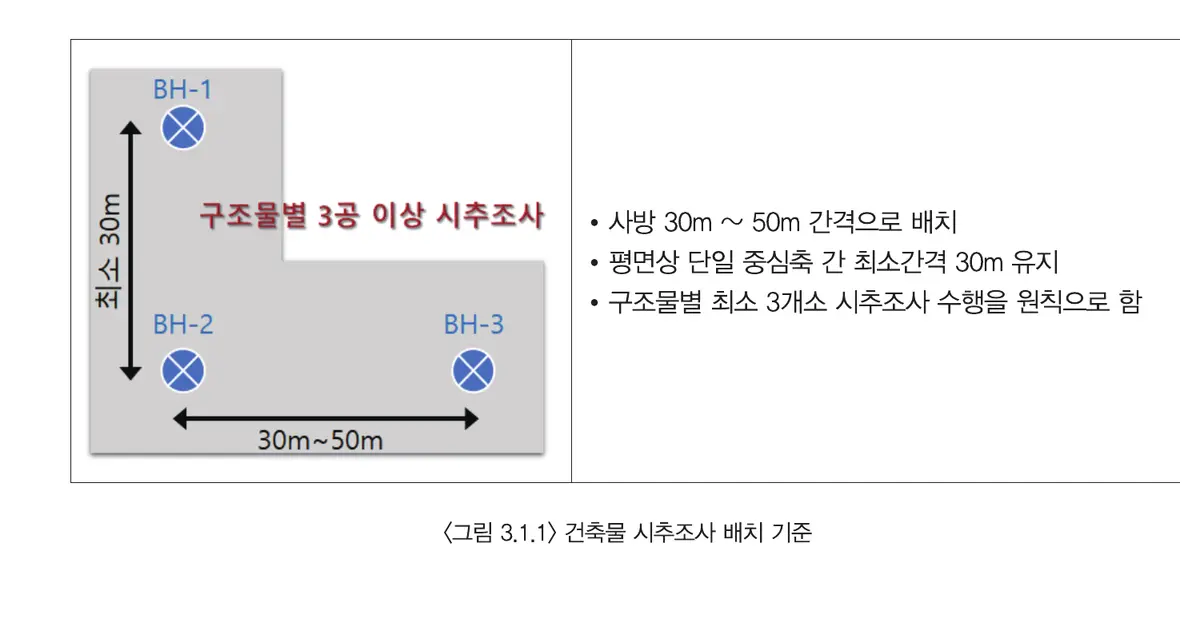

시추공 좌표와 지반고를 현황측량 좌표계에 맞춘 뒤 매립층·퇴적층·풍화대·암반의 상·하단 표고를 연결한다. 표준관입시험 결과, 코어 회수 결과와 암질지표, 지하수위 측정 시점도 해당 위치에 함께 기록한다. 시추공 사이에 지형 변화, 매설물, 기존 굴착 또는 조사 공백이 있으면 단면에 주석을 달고, 추가조사와 보수적으로 설정한 경계, 민감도 검토 가운데 실제로 적용한 조치를 명시한다.
- 평면도와 단면도의 시추공 번호·좌표·지반고를 일치시킨다.
- 지층경계는 심도값이 아니라 동일 기준면의 표고로 대조한다.
- 경계 추정구간과 직접 확인구간의 선종 또는 주석을 구분한다.
3. 설계지반정수 결정
설계지반정수표에는 값뿐 아니라 산정자료, 적용 지층, 배수조건과 해석단계를 기록한다. 현장·실내시험값의 편차가 크면 제외 근거와 대표값 선정방법을 남기고, 문헌값을 현장시험값을 대신하는 확정값으로 사용하지 않는다. 강도정수·변형계수·단위중량·투수계수는 산정 시험과 사용 목적이 서로 다르므로, 이를 ‘한 지층의 대표값’이라는 한 묶음으로 보아 일괄 적용하지 않는다.
| 항목 | 확인자료 | 적용·기록 |
|---|---|---|
| 단위중량 | 시료시험·지층상태 | 자중·토압 산정조건 |
| 강도정수 | 전단·압축·현장시험 | 배수조건·공사단계 |
| 변형계수 | 현장·실내시험과 상관식 | 변위 검토 범위·산정근거 |
| 투수계수 | 투수시험·입도·균열상태 | 배수·차수·침투 검토 |
4. 해석모델·도면 일치 및 보완
지층단면의 경계와 설계지반정수를 흙막이 계산서의 재료번호에 연결하고, 평면도·단면도·입력자료에 같은 명칭과 개정번호를 사용한다. 굴착저면 아래 연약층 누락, 암반선의 과도한 평활화, 지하수위와 투수계수의 불일치는 보완 대상으로 분류한다. 추가 시추, 굴착 중 노출지층 또는 계측값이 설계모델과 다르면 지층경계·정수·굴착단계와 지보재 하중을 다시 검토하고 변경이력을 계산서와 도면에 기록한다.
- 단면별 지층경계와 해석 재료번호의 대응표를 제출한다.
- 적용값·자료범위·제외값·선정사유를 지반정수표에 기록한다.
- 불확실 구간의 민감도 조건과 추가조사 또는 현장확인 시점을 정한다.
- 설계변경 시 계산서·도면·시공순서·계측기준의 개정번호를 함께 갱신한다.
