지반 수치해석·안정성 검토｜2D·3D 유한요소해석
지층구성, 지반정수, 지하수위와 시공순서를 해석모델에 반영하여 굴착·구조물 시공에 따른 지반과 인접시설의 거동을 검토합니다.
이런 경우 검토가 필요합니다
- 굴착·성토 또는 구조물 하중으로 인접 건축물·도로·매설물의 변위가 우려되는 경우
- 코너부, 편굴착부, 교차구조물처럼 평면변형률 가정만으로 거동을 설명하기 어려운 경우
- 기초·터널·지하구조물과 주변 지반의 상호작용 또는 사면·연약지반의 변형경로를 확인해야 하는 경우
- 시공단계별 흙막이 벽체와 지보재의 부재력 변화를 확인해야 하는 경우
- 계측값이 예측값과 다르게 나타나 원인분석이나 해석모델 보정이 필요한 경우
- 공법, 보강범위, 지하수위 또는 지반정수 변화에 따른 결과 차이를 비교해야 하는 경우

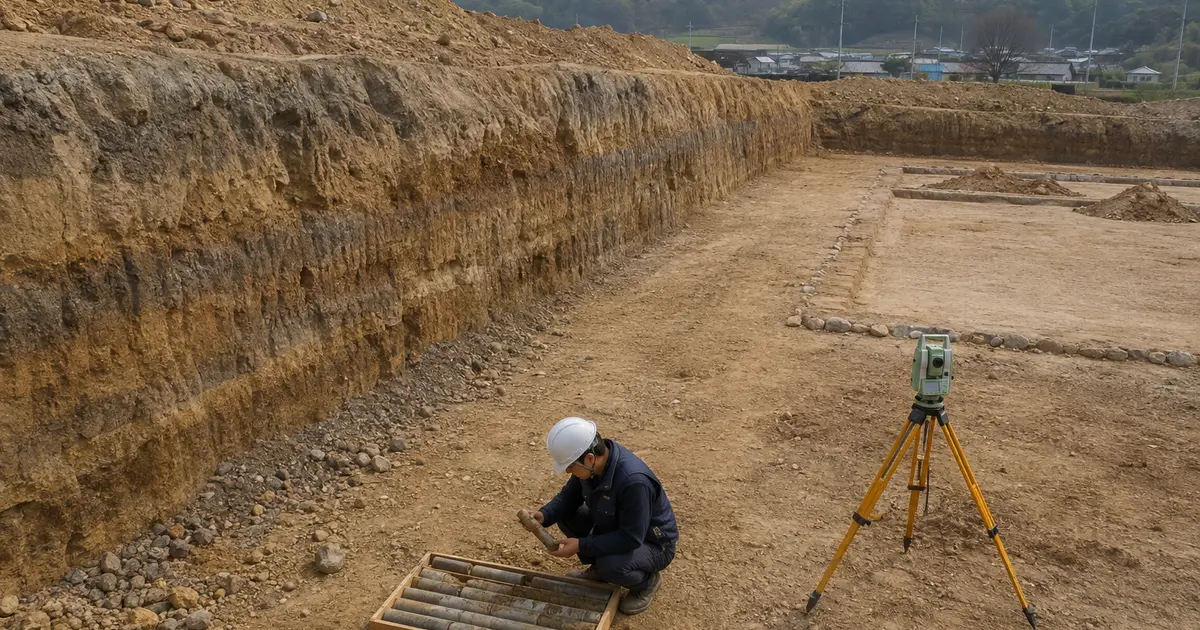

주요 입력자료와 검토범위
| 입력자료 | 주요 검토 | 기술적 판단 |
|---|---|---|
| 시추주상도, 현장·실내시험 결과와 지층단면 | 지층경계, 대표 지반정수, 강성·강도 특성과 자료의 편차를 검토합니다. | 해석 지층모델과 입력정수의 적용범위, 추가 조사가 필요한 항목을 정합니다. |
| 평면도, 단면도, 구조도와 인접시설 현황 | 구조물 형상, 이격거리, 기초 위치와 하중 전달관계를 확인합니다. | 2D 단면의 대표성 또는 3D 모델 적용 필요성을 판단합니다. |
| 굴착·성토·타설·지보재 설치 및 해체순서 | 실제 시공순서에 맞춰 지반 제거, 구조물 활성화와 하중 재분배 단계를 구성합니다. | 단계별 최대 변위와 부재력 발생시점, 취약 공정을 확인합니다. |
| 지하수위, 관측수위, 배수·차수계획 | 초기 수위, 수리경계와 시공 중 수위변화가 유효응력과 변형에 미치는 영향을 검토합니다. | 지하수 조건별 안정성 차이와 침투해석 연계 필요성을 판단합니다. |
| 구조계산서, 부재제원, 연결조건과 설계하중 | 벽체·지보재·기초 등 구조요소의 강성, 경계조건과 하중을 해석모델과 대조합니다. | 구조계산과 수치해석 결과의 차이, 부재별 추가 검토범위를 정합니다. |
| 계측 원자료, 시공일지와 현장 변경사항 | 시공단계별 계측추세를 해석 예측값과 비교하고 변동 원인을 확인합니다. | 모델 보정, 역해석, 추가 계측 또는 보강 검토 필요성을 판단합니다. |
해석·설계방법과 기술적 판단기준
해석차원과 방법은 모델을 크게 만드는 것보다 검토하려는 현상과 현장조건을 제대로 표현하는지가 중요합니다. 대표단면으로 거동을 설명할 수 있으면 2D 해석을 적용하고, 길이방향 변화와 공간적 하중전달이 결과를 좌우하면 3D 해석을 검토합니다.

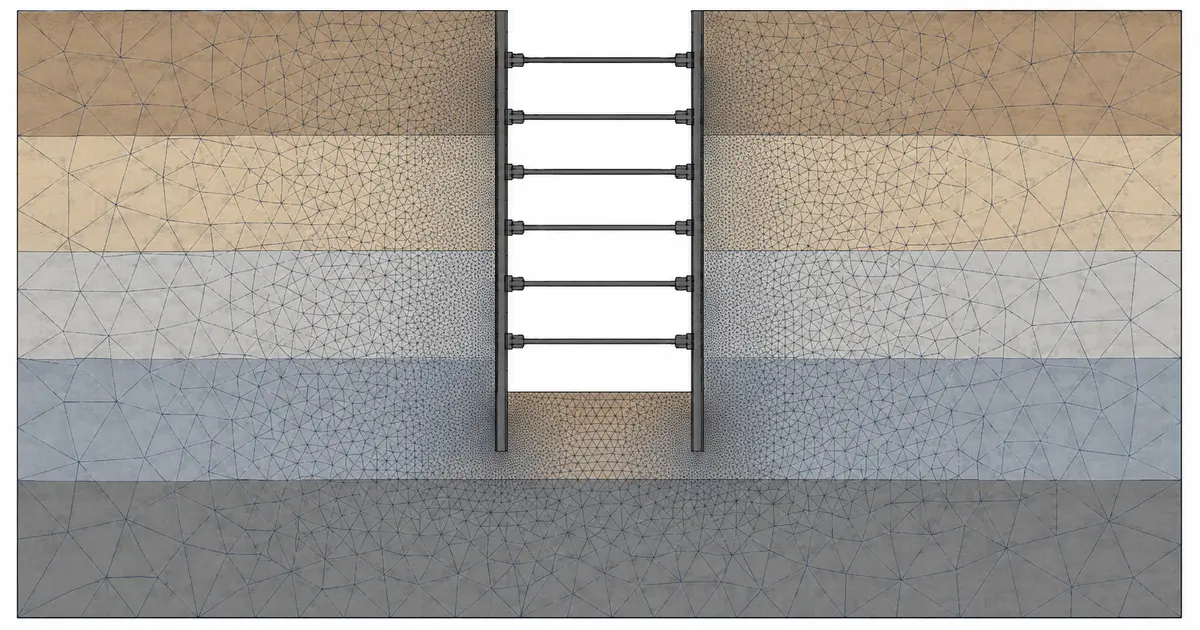

2D 유한요소해석
구조와 지층이 길이방향으로 충분히 일정하고 대표단면이 전체 거동을 설명할 수 있을 때 적용합니다.
- 복잡한 형상·구조요소·접촉조건을 구성하는 유한요소법
- 단계별 굴착과 응력경로를 추적하는 유한차분법
- 벽체변위·배면침하와 구조물 부재력
- 사용 프로그램의 검증범위와 과업목적에 맞는 기법 선택

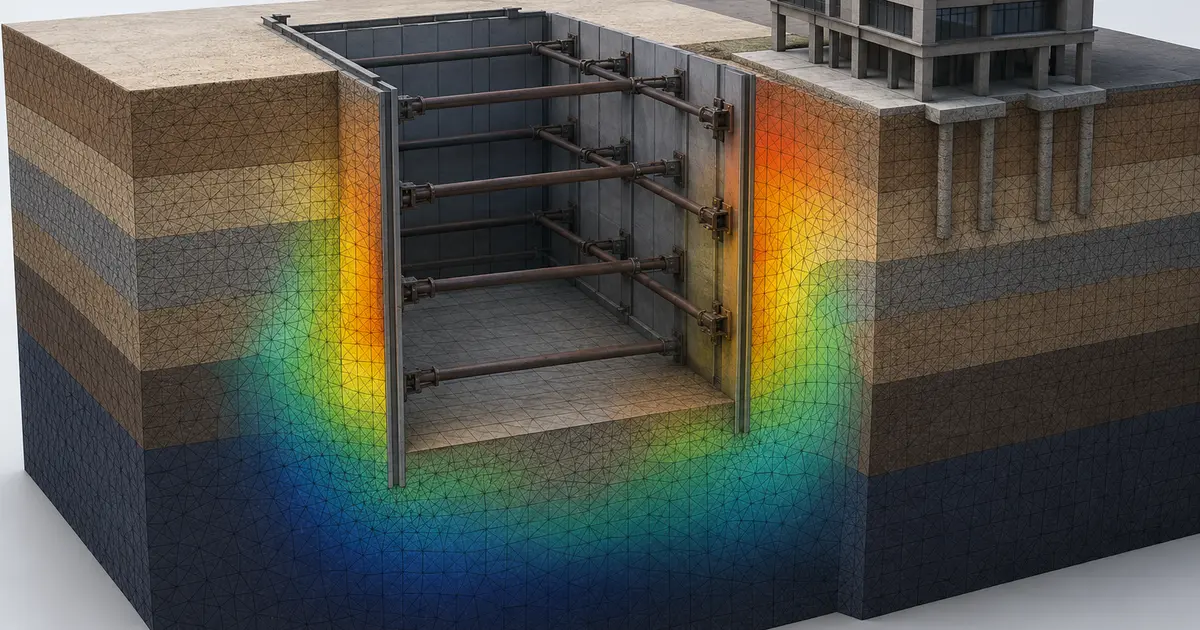

3D 유한요소해석
코너부, 단차부, 편심하중, 교차구조물, 국부 굴착처럼 길이방향 조건 변화가 큰 경우 적용 필요성을 검토합니다.
- 코너 구속효과와 공간적 변형
- 굴착구간 끝단의 하중전달
- 인접 기초·구조물과의 상호작용
- 국부 취약구간과 영향범위
민감도 및 대안 비교
지반정수, 지하수위 또는 경계조건의 불확실성이 결과에 미치는 영향을 확인해야 할 때 수행합니다.
- 지반 강성·강도 변화
- 지하수위와 수리조건 변화
- 공법·시공순서별 결과
- 보강범위와 부재강성 변화
계측 연계 역해석
실제 계측거동이 설계단계 예측과 다르거나 후속단계의 거동을 다시 예측해야 할 때 검토합니다.
- 계측값과 예측값의 단계별 비교
- 시공이력과 현장조건 재확인
- 주요 입력변수의 보정
- 후속 공정의 재예측과 관리항목
업무 진행절차
- 01
검토목적 확인
확인하려는 변위, 침하, 부재력 또는 인접시설 영향과 의사결정 항목을 먼저 정리합니다.
- 02
기초자료 검토
지반조사, 설계도면, 구조계산서, 시공계획과 지하수 자료의 적정성과 누락사항을 확인합니다.
- 03
해석방법 결정
대표단면과 공간적 조건을 비교하여 2D·3D 적용범위, 해석단계와 비교조건을 설정합니다.
- 04
모델 구성 및 검증
지층·구조요소·접촉조건과 시공순서를 모델링한 뒤 초기응력 평형, 요소망 수렴성, 외곽 경계거리와 배수조건 및 하중 중복입력을 점검합니다.
- 05
결과분석 및 대안검토
변형형상, 부재력, 소성영역과 취약구간을 분석하고 필요한 경우 조건별 민감도와 보강대안을 비교합니다.
- 06
성과품 작성
적용가정, 해석결과, 기술적 판단과 적용상 주의사항을 도면·표·콘타와 함께 정리합니다.
주요 성과품
- 해석 목적·가정·지층·경계조건을 정리한 해석계획

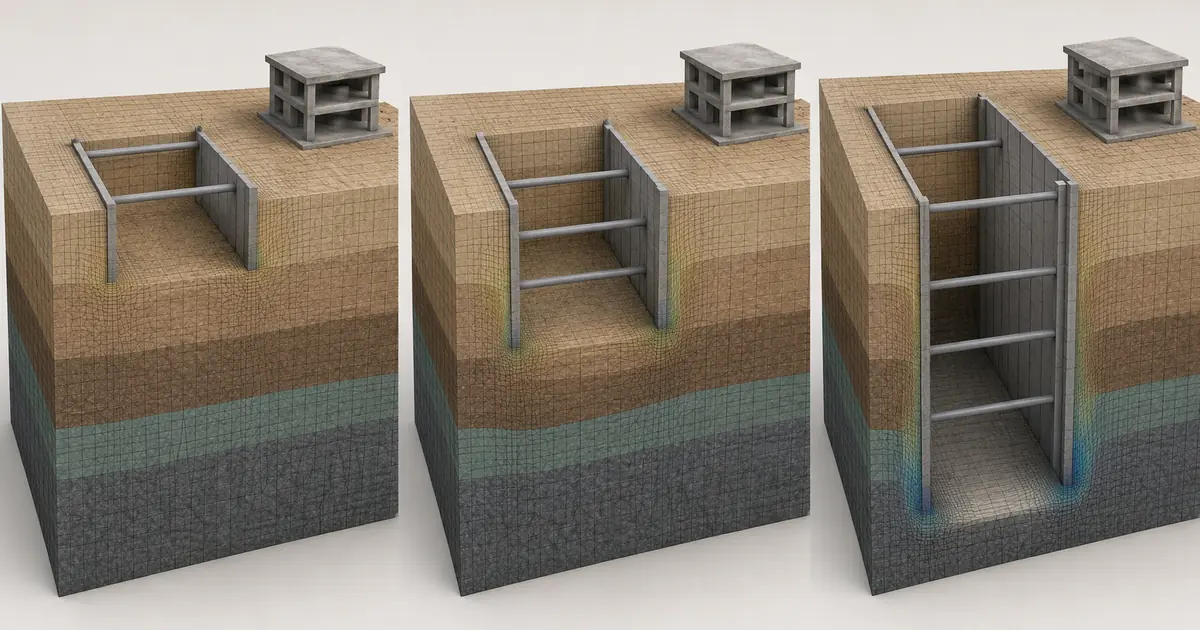

- 2D 또는 3D 모델과 시공단계 구성도
- 변위·침하·부재력·소성영역과 전단변형 결과
- 입력값 민감도와 구조계산·계측결과 상호검증
- 취약구간 원인, 보강·공법 대안과 설계 반영사항
성과품 세부 구성 확인하기
해석조건과 모델
- 검토조건 및 적용가정
- 지층·구조물 모델도
- 재료정수와 경계조건표
- 시공단계 구성도

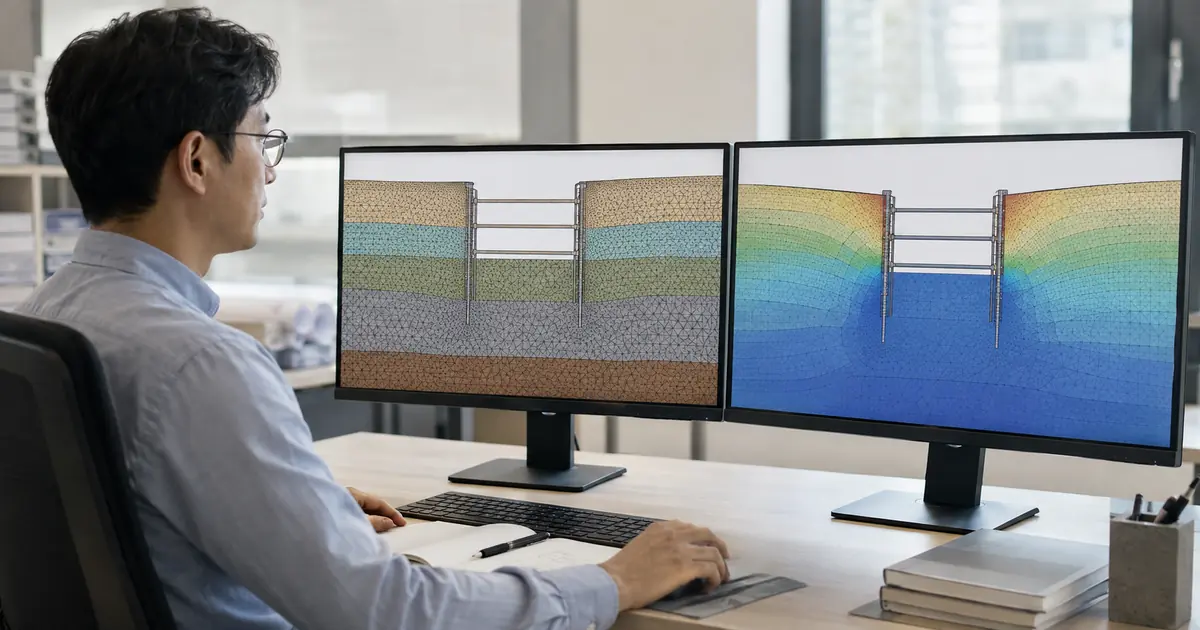

해석결과
- 벽체변위·지표침하 분포
- 구조물과 지보재 부재력
- 소성영역·전단변형 콘타
- 단계별 주요 결과 비교표
기술판단과 적용안
- 취약구간 및 원인분석
- 민감도 또는 대안 비교
- 보강·공법변경 검토내용
- 계측항목과 관리 시 유의사항
최종 제출항목과 파일 형식, 협의·보완 범위는 착수 전 과업범위에 맞춰 정합니다.
※ 본 이미지는 업무 이해를 돕기 위한 참고 이미지이며, 실제 성과품의 구성과 내용은 현장 및 과업 조건에 따라 달라질 수 있습니다.
관련 기술정보·실무가이드
기술정보
자주 묻는 질문
2D 해석과 3D 해석은 어떤 기준으로 구분하나요?
지층과 구조조건이 길이방향으로 비교적 일정하면 대표단면을 이용한 2D 해석이 효율적입니다. 코너부, 단차부, 교차구조물, 편심하중이나 굴착구간 끝단처럼 공간적 하중전달이 중요한 경우에는 3D 해석 필요성을 검토합니다.
지반조사자료가 부족해도 해석할 수 있나요?
제한된 자료로 예비검토는 가능하지만 입력정수와 지층모델의 불확실성이 커질 수 있습니다. 활용 가능한 인근자료와 기존 설계자료를 확인하고, 가정한 항목과 결과의 적용한계를 명시하며 필요하면 추가 조사 또는 민감도 분석을 제안합니다.
기존 구조계산서와 수치해석 결과가 다르면 어떻게 판단하나요?
두 결과의 최대값만 비교하지 않습니다. 토압 산정방법, 지반반력, 구조강성, 경계조건과 시공단계가 어떻게 다른지 먼저 확인한 뒤 결과 차이의 원인을 정리하고 설계에 적용할 검토값을 판단합니다.
현장 계측값을 이용해 해석을 다시 검토할 수 있나요?
시공단계, 계측위치와 원자료가 확보되면 예측값과 계측추세를 비교할 수 있습니다. 지반정수만 임의로 맞추지 않고 실제 시공순서, 지하수위, 지보재 설치상태와 현장 변경사항을 함께 확인하여 모델 보정범위를 정합니다.
해석결과에 보강방안도 포함되나요?
취약구간과 원인을 확인한 뒤 부재강성 조정, 지보재 배치 변경, 지반보강, 시공순서 조정 또는 계측 강화와 같은 대안을 비교할 수 있습니다. 구체적인 범위는 검토목적과 도면 작성 여부에 따라 협의합니다.
상담 시 필요한 기본자료
지반 및 지하수 자료
- 시추주상도와 지층단면
- 현장·실내시험 결과
- 지하수위 및 계측자료
- 적용 지반정수 산정자료
설계 및 시공 자료
- 배치도·평면도·단면도
- 구조도와 부재제원
- 구조계산서
- 굴착·성토·타설 및 지보재 시공순서
인접조건 및 기존 검토자료
- 인접 건축물·도로·매설물 현황
- 기초형식과 이격거리
- 기존 해석보고서와 협의의견
- 계측 원자료·시공일지·설계변경 내역
해석결과는 제공된 조사자료와 설계·시공조건을 기준으로 산정됩니다. 적용기준과 판단조건은 현장 위치, 구조물 종류, 발주처 요구사항과 검토 시점의 최신 기준에 따라 확인하며, 조사자료가 부족하거나 시공조건이 변경되면 추가 검토가 필요할 수 있습니다.
수치해석이 필요한 범위부터 확인하겠습니다
확인하려는 변위·침하·부재력과 기존 계산자료를 보내주시면 대표단면을 이용한 2D 해석으로 충분한지, 공간적 영향을 반영한 3D 해석이 필요한지 먼저 검토합니다.
