1. 적용대상·판단원칙

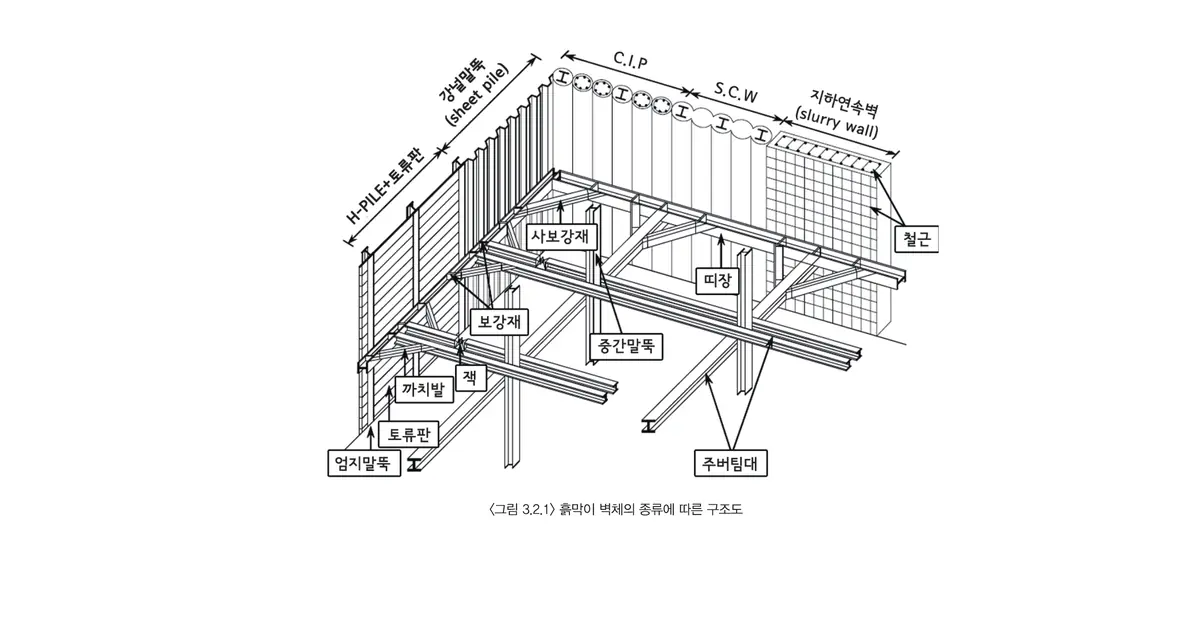

흙막이 벽체공법은 지반과 지하수, 굴착깊이, 인접 구조물·매설물, 공기·공사비, 민원과 장비 진입조건을 함께 검토하여 정한다. 매뉴얼은 H-Pile·토류판, CIP, Sheet Pile, SCW와 지하연속벽을 제시하지만 도해만으로 공법을 확정하지 않는다. 자료가 부족하면 보완 또는 허가권자 확인 필요로 분류한다.
2. 입력자료와 현장조건 정리
평면도에는 대지경계, 인접 기초, 도로·매설물, 장비 작업공간과 반출입 동선을 표시한다. 지층단면에는 지층경계, 전석·암반, 연약층, 지하수위와 차수 대상층을 같은 표고로 기록한다. 입력값에는 조사일과 도서 개정번호를 붙인다.
- 굴착깊이·지층·수위와 벽체 근입조건을 동일 단면에서 확인한다.
- 인접 기초·매설물의 위치와 장비 작업공간을 표시한다.
- 소음·진동·지하수 저하가 민감한 구간을 따로 기록한다.
3. 벽체공법 구분과 보완자료
H-Pile·토류판은 시공이 단순하고 엄지말뚝 재사용이 가능한 반면 변형과 별도 차수, 굴착면 뒤 빈 공간 되메움을 검토한다. 히빙·보일링 우려가 있으면 차수계획을 제시한다. CIP는 천공·철근망·콘크리트 타설로 현장말뚝을 잇는 형식이다. 벽체 강성이 크지만 이음부 유출과 천공 저부 슬라임을 관리한다.
Sheet Pile과 SCW는 매뉴얼 도해에 포함되나 해당 절에는 공통 성능값이나 선정 우선순위가 없다. 적용 시 장비조건, 지층별 시공성, 이음·연속성, 지하수 처리, 소음·진동과 품질관리 근거를 설계보고서와 시방서에 제시한다.
| 공법 | 매뉴얼에서 확인되는 내용 | 추가로 제출할 자료 |
|---|---|---|
| H-Pile·토류판 | 엄지말뚝·토류판 | 되메움·차수·변형 |
| CIP | 현장말뚝 연속 시공 | 이음·슬라임·연직도 |
| Sheet Pile | 벽체 종류로 제시 | 압입·항타·이음·차수 |
| SCW | 벽체 종류로 제시 | 혼합품질·연속성·장비 |
4. 매뉴얼 수치의 적용범위와 기록
아래 값은 2018년 매뉴얼의 공법 설명 예이며 자동 적용값이 아니다. 실제 규격·간격은 토압·수압, 굴착단계, 지보 간격, 부재강도와 변형 검토로 확정한다. CIP 연직도는 현장 시방서의 측정방법·심도와 최신 KDS 21 30 00, 발주기관 기준을 대조하고 더 엄격한 조건을 적용한다.
| 항목 | 매뉴얼 제시값 | 적용 시 확인사항 |
|---|---|---|
| H형강 규격 | H-300×200×9×14, H-300×300×10×15 | 구조계산으로 확정 |
| 엄지말뚝 간격 | 보통 1.5~2.0 m | 토압·수압·지보와 연계 |
| CIP 연직도 | 1/2000 이하 | 측정법·심도·시방 확인 |
5. 선정절차와 설계도서 반영
현장조건을 구간별로 나눈 뒤 구조안전성, 변형, 차수, 시공성, 환경영향, 공기와 경제성을 같은 기준으로 비교한다. 채택·비채택 사유를 적고 평면도·단면도·계산서·시방서에 같은 명칭과 규격을 반영한다. 공법 변경 시 강성, 근입, 지보 간격, 수압·차수, 굴착순서와 계측계획을 재검토한다.
6. 제출자료와 확인사항
현장조건도, 지층단면, 공법비교표, 벽체 도면·계산서, 차수·배수계획, 시공·품질관리계획과 변경기록을 제출한다. 선정근거와 도면이 일치하면 반영, 자료가 빠지거나 값이 다르면 보완, 별도 협의가 필요하면 허가권자 확인 필요로 구분한다.
- 지반·지하수 조건이 최신 조사성과와 일치하는지 확인한다.
- 벽체·지보재·차수·배수대책이 한 단면에서 연결되는지 확인한다.
- 공법 변경 후 구조·수리·계측 검토와 변경이력을 제출한다.
