05 · SERVICE DETAIL
지하수·침투 안정성 검토
굴착계획과 지층별 투수특성, 지하수위, 차수벽 및 배수계획을 함께 반영하여 굴착부 유입량과 주변 수위변화를 검토합니다.
이런 경우 검토가 필요합니다
- 굴착부 유입수가 많거나 배수설비 용량을 정해야 하는 경우
- 차수벽 공법과 근입깊이에 따른 주변 수위저하를 비교해야 하는 경우

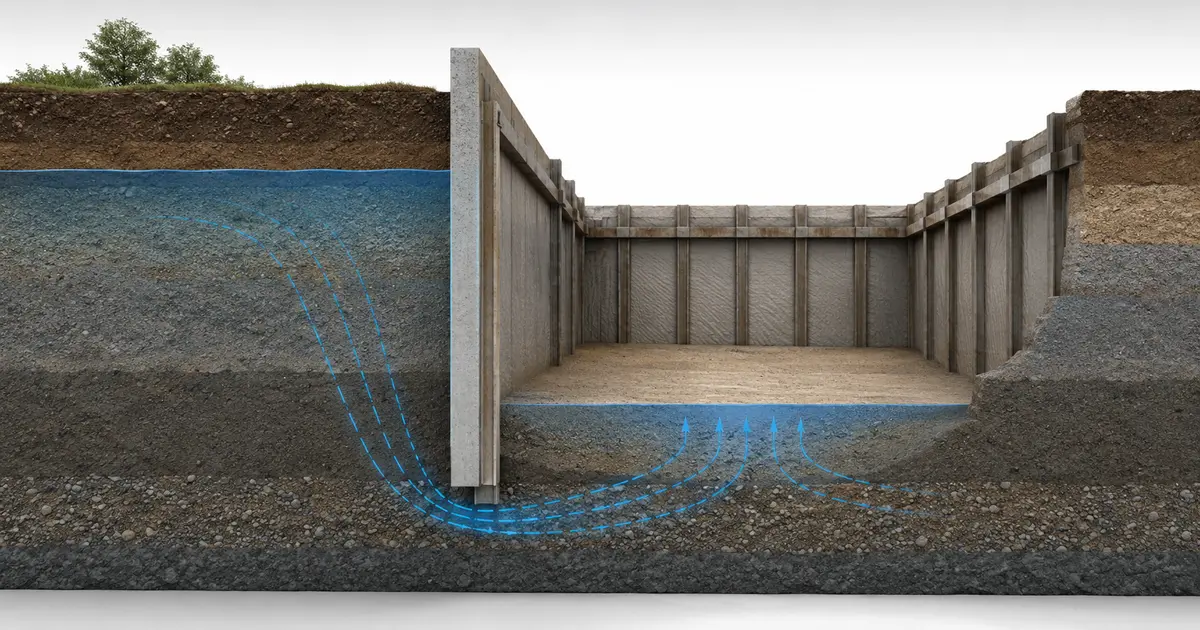

- 보일링·파이핑·양압 또는 굴착저면 융기 가능성을 확인해야 하는 경우

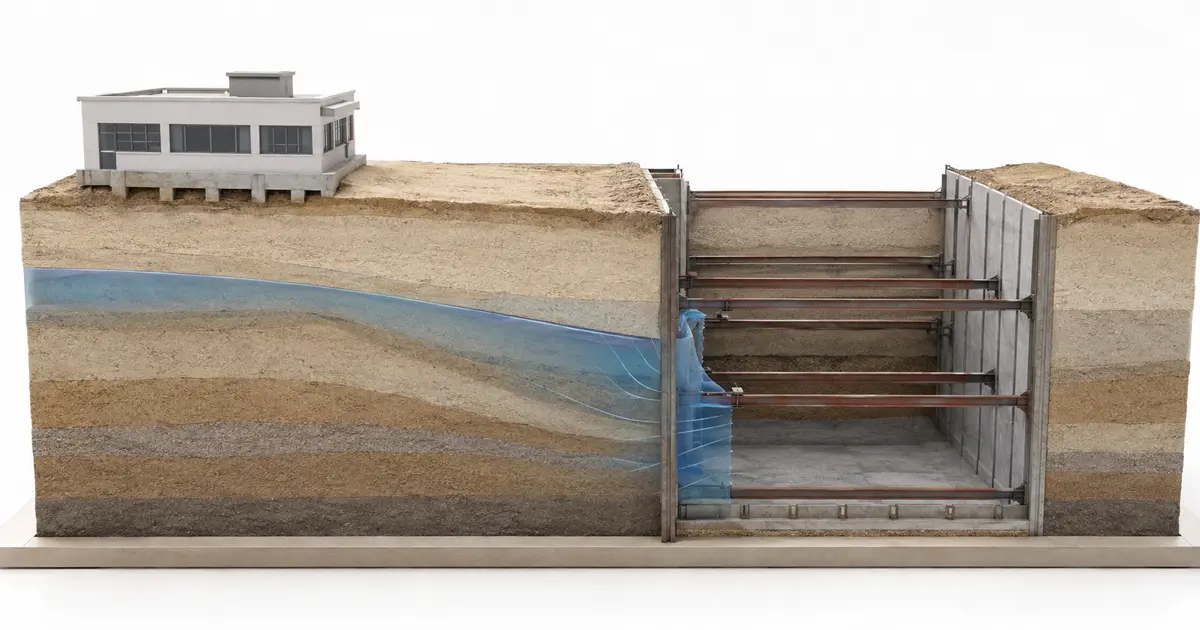

- 배수로 인한 인접 도로·건축물·매설물의 침하가 우려되는 경우
- 해안가·하천 주변 또는 투수층이 교호해 수리경계 설정이 중요한 경우
- 관측수위와 배수량이 설계 예측과 달라 원인·대책 검토가 필요한 경우
주요 입력자료와 검토범위
| 입력자료 | 주요 검토 | 기술적 판단 |
|---|---|---|
| 지층구성과 지반조사자료 | 주상도, 입도, 토질분류와 투수시험으로 투수층과 차수층을 구분합니다. | 해석층과 투수계수를 정하고 조사 공백이 신뢰도에 미치는 영향을 판단합니다. |
| 지하수위와 수리조건 | 관측수위, 계절변동, 하천·해안·배수시설 위치로 초기수위와 외곽 수리경계를 설정합니다. | 경계조건과 정상 또는 비정상 해석 적용을 결정합니다. |
| 현장투수시험·양수시험·관측자료 | 시험방법, 구간, 지속시간과 수위회복자료를 확인합니다. | 대표 투수특성의 적용범위와 참고값 사용 시 가정·한계를 명시합니다. |
| 굴착·구조물·차수계획 | 굴착단계, 차수벽 형식·근입, 바닥슬래브와 구조물 시공순서를 모델링합니다. | 유입량, 저면 수두, 차수벽 하부 침투경로와 양압조건을 판단합니다. |
| 배수계획과 실제 배수량 | 집수정, 웰포인트, 딥웰의 위치·심도·운영조건을 배수기록과 비교합니다. | 필요 배수용량, 수위저하 범위와 장기 배수 영향을 검토합니다. |
| 인접시설과 계측자료 | 인접 기초·도로·매설물 위치와 지하수위·침하 추세를 해석과 대조합니다. | 모델 보정, 계측 강화, 배수량 조정 또는 추가 차수 필요성을 제안합니다. |
해석·설계방법과 기술적 판단기준
침투해석은 필요한 결과와 시간조건에 따라 구분합니다. 초기 검토에서는 수리경계와 투수계수의 불확실성을 확인하고, 상세 검토에서는 시공단계와 관측자료를 반영하여 유입량·수위저하·저면안정을 함께 판단합니다.
정상상태 침투해석
경계수위와 배수조건이 장기간 유지된 대표 유입량을 확인할 때
- 정상 유입량과 배수용량
- 수두·유선 분포
- 차수벽 하부 동수경사
- 보일링·파이핑 가능성
비정상상태 침투해석

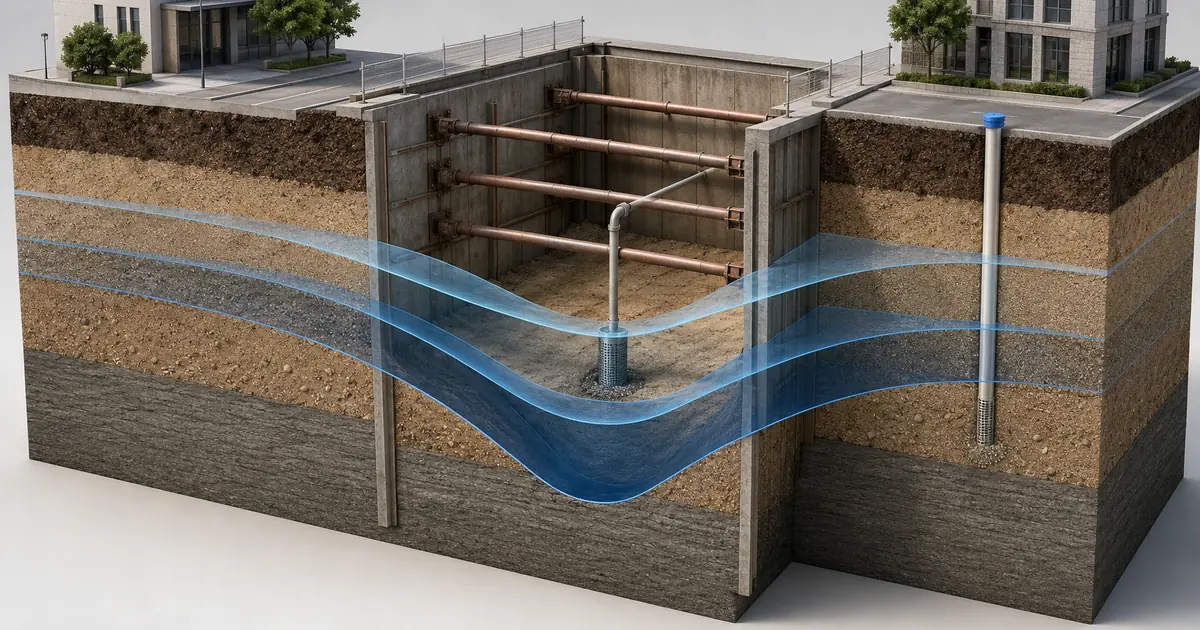

굴착단계, 외부수위, 펌핑시간에 따라 수위가 시간별로 변할 때
- 시간별 유입량
- 수위저하 속도·범위
- 시공단계별 수두
- 배수 중단·수위회복
차수·배수 대안 비교
차수벽 근입, 공법 또는 배수방식을 결정할 때
- 근입깊이별 유입량
- 차수·배수 조합별 수위저하
- 하부 우회침투
- 시공성과 운영조건
관측자료 기반 모델 보정
공사 중 관측수위와 배수량으로 예측모델을 조정할 때
- 관측·해석수위 비교
- 실측·예측 유입량
- 투수계수·경계 민감도
- 추가 차수·배수·계측
특수 수리조건 검토
해안가, 하천, 피압대수층 또는 다층 투수지반인 경우
- 조석·하천수위 영향
- 피압수두와 양압
- 투수층 연결·우회침투
- 경계 변화 민감도
업무 진행절차
- 01
자료·검토목표 확인
굴착, 지반, 수위, 차수·배수자료를 확인하고 유입량·저면안정·주변수위 중 목표를 정합니다.
- 02
수리지반 모델 구성
투수층·차수층, 투수계수, 초기수위와 외곽 수리경계를 설정합니다.
- 03
기준조건 해석
굴착·구조물 단계를 반영해 수두, 유입량, 동수경사와 수위변화를 산정합니다.
- 04
안정성·영향범위 판단
보일링·파이핑·양압·저면안정과 배수침하 가능성을 검토합니다.
- 05
대안·민감도 비교
차수벽 근입, 차수·배수공법과 투수계수·경계수위 변화를 비교합니다.
- 06
성과품·현장연계
검토조건과 한계, 대안, 계측항목과 재검토 조건을 표·그래프로 정리합니다.
주요 성과품
- 수리경계와 지층별 입력조건을 정리한 해석계획
- 수두·유선·유입량과 동수경사 해석결과
- 차수·배수 대안과 침투 안정성 비교자료
- 현장 관측·배수 관리항목 및 변경조건 검토의견
성과품 세부 구성 확인하기
해석조건과 모델
- 수리지반 모델
- 투수계수 선정근거
- 초기수위·외곽경계
- 굴착·차수·배수 단계
해석결과와 비교
- 수두·유선도
- 단계·대안별 유입량표
- 근입깊이별 결과
- 주변 수위저하
- 관측·해석수위 그래프
기술판단과 관리
- 보일링·파이핑·양압 검토
- 차수·배수 대안
- 민감도·불확실성
- 수위·배수량 계측항목
최종 제출항목과 파일 형식, 협의·보완 범위는 착수 전 과업범위에 맞춰 정합니다.
※ 본 이미지는 업무 이해를 돕기 위한 참고 이미지이며, 실제 성과품의 구성과 내용은 현장 및 과업 조건에 따라 달라질 수 있습니다.
관련 기술정보·실무가이드
자주 묻는 질문
현장투수시험이 없어도 침투해석이 가능한가요?
예비 검토는 참고값과 지반조사자료로 가능하지만 유입량은 투수계수와 지층연속성에 민감합니다. 적용값의 근거와 한계를 명시하고 민감도 분석을 병행하며, 최종 차수·배수 결정에는 현장시험과 관측자료가 필요할 수 있습니다.
정상상태와 비정상상태 중 어떤 해석이 필요한가요?
대표 장기 유입량과 수두는 정상상태로, 굴착단계·펌핑시간·외부수위에 따른 시간변화는 비정상상태로 검토합니다. 현장조건에 따라 두 결과를 함께 비교합니다.
해석으로 실제 펌프 용량까지 결정할 수 있나요?
해석 유입량은 기초자료입니다. 실제 설비에는 예측 불확실성, 우수 유입, 운영대수, 예비용량, 집수경로와 유지관리 조건도 반영해야 하므로 배수설비 분야와 협의합니다.
차수벽을 깊게 하면 유입량이 항상 줄어드나요?
하부 지층과 투수층 연결에 따라 효과가 다릅니다. 깊은 투수층이나 측방 우회경로가 있으면 근입 증가만으로 충분하지 않을 수 있어 근입별 유입량과 주변 수위저하를 비교합니다.
공사 중 배수량이나 수위가 예상과 다르면 재검토할 수 있나요?
날짜별 배수량, 펌프기록, 관측공 수위, 굴착단계와 차수벽 시공기록을 예측과 비교하고 지층연속성, 투수계수, 경계조건 또는 시공상태를 보정합니다.
상담 시 필요한 기본자료
기본 계획자료
- 사업 위치·배치도
- 굴착 평면·단면과 단계
- 지하구조물 계획
- 차수벽·배수계획
지반·지하수 자료
- 주상도·지반보고서
- 투수·양수시험
- 수위회복자료
- 관측공 수위
- 외부수위 자료
현장·인접자료
- 실제 배수량·펌프기록
- 인접시설 현황
- 침하·변위 계측
- 누수·차수 시공기록
- 기존 해석
투수계수, 수리경계와 판단기준은 현장 조사자료, 구조물 종류, 발주처 요구와 검토 시점의 적용기준에 따라 정합니다. 확보되지 않은 조사자료를 실측값처럼 사용하지 않습니다.
굴착계획과 지하수위 자료부터 보내주세요
굴착깊이, 지층구성, 지하수위와 차수·배수계획을 보내주시면 필요한 해석조건과 추가 조사자료를 먼저 확인합니다.
