적용성은 천공 가능성과 벽체 연속성부터 판단

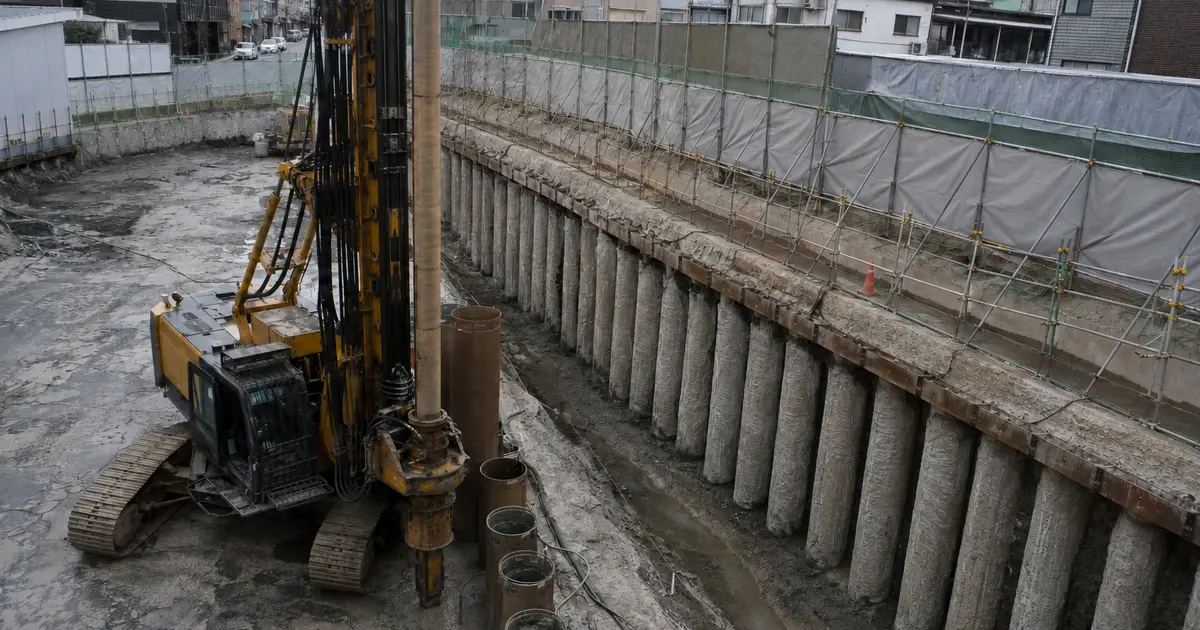

CIP 흙막이벽은 현장에서 구멍을 천공한 뒤 콘크리트 말뚝을 연속 배치하고, 설계에 따라 H형강이나 철근망 등의 보강재를 넣어 토압을 지지하는 방식입니다. 항타 진동을 줄이고 벽체 선형을 경계에 맞추기 쉽지만 천공과 타설 품질이 성능을 좌우합니다. 장비 회전·케이싱 인양 공간, 상공 장애물과 진입로를 평면도에서 먼저 확인합니다.
매립층의 전석, 기존 기초와 폐관은 천공 위치를 밀어내거나 수직도를 흐트러뜨릴 수 있습니다. 느슨한 모래층이나 지하수 영향이 큰 지층에서는 공벽 붕괴와 토사 유출도 확인합니다. 시추주상도만 보지 말고 기존 구조물 도면, 매설물 조사와 시험천공 기록을 함께 봅니다. 말뚝 간격이나 직경을 바꾸면 연속성과 강성이 함께 달라지므로 변경 근거를 설계도에 남깁니다.
지하수와 말뚝 사이 틈을 별도 조건으로 검토
일반적인 CIP 말뚝 열은 시공 이음과 편차가 있어 벽체 자체를 완전한 차수벽으로 보기 어렵습니다. 천공 위치가 벗어나거나 말뚝 직경이 달라지면 국부적인 틈이 생길 수 있습니다. 지하수위가 높고 투수성이 큰 모래·자갈층이 이어지면 이 틈이 물과 토립자의 이동 경로가 되므로, 차수보강 범위와 배수계획을 벽체 구조검토와 구분해 정합니다.
굴착 안쪽의 물만 배수하면 수위가 내려간다고 단순화해서는 안 됩니다. 외측 수위와 굴착저면 아래 투수층의 연결상태에 따라 수두차가 커지고 누수부에서 배면 토사가 유실될 수 있습니다. 누수 위치, 물의 탁도, 배수량과 배면 침하를 함께 관찰하고, 집중 유입이 확인되면 다음 굴착 전에 경로와 보강 효과를 확인합니다. 차수보강 후에는 수압분포와 저면 안정조건도 다시 반영합니다.
말뚝·띠장·지보재의 힘 전달경로를 연결

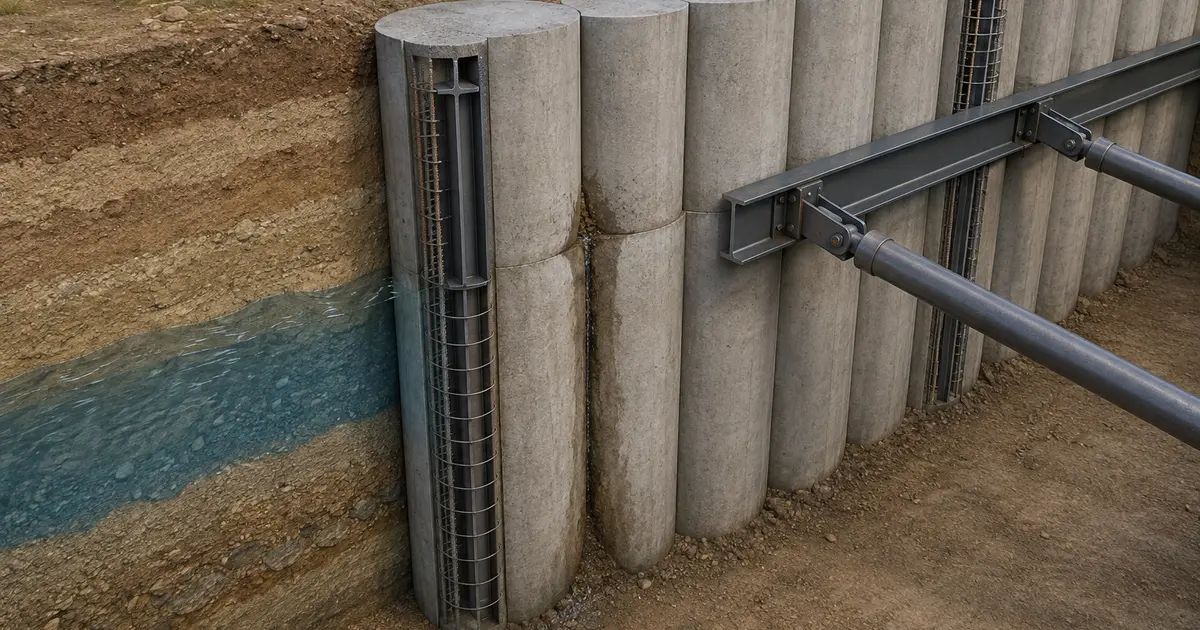

배면 토압과 수압은 CIP 말뚝의 휨을 거쳐 띠장, 버팀보 또는 어스앵커로 전달됩니다. 말뚝 단면만 검토하고 띠장 접촉부와 연결을 별도 상세로 남기면 실제 지점조건이 해석모델과 달라질 수 있습니다. 보강재 배치, 말뚝 간격, 띠장 위치를 단면도에 함께 표시하고, 콘크리트 표면 요철 때문에 띠장이 일부 지점에만 닿지 않도록 받침과 충전 상세를 확인합니다.
코너부와 굴착 폭이 바뀌는 구간은 직선부와 힘의 방향이 다릅니다. 버팀보 축선이 말뚝 중심에서 벗어나거나 띠장이 꺾이면 편심과 국부응력이 생길 수 있어 평면 배치와 단면해석을 대조합니다. 어스앵커는 정착 지층, 대지경계와 매설물 간섭을 확인합니다. 내부 버팀보는 장비 동선과 본 구조물 공정에 영향을 주므로 설치·해체 가능성까지 검토합니다.
천공 순서와 굴착단계가 계산조건을 바꾼다
연속된 위치를 무리하게 천공하면 아직 강도가 발현되지 않은 인접 말뚝이나 주변 지반을 교란할 수 있습니다. 시공순서는 장비, 지층과 양생조건에 맞춰 정하고 선행·후행 말뚝 번호를 배치도에 표시합니다. 천공깊이, 수직도, 공벽 상태, 보강재 근입과 타설량 기록은 말뚝이 설계 형상대로 만들어졌는지를 판단하는 자료입니다.
굴착은 노출 높이에 맞춰 띠장과 지보재를 설치하는 단계 작업입니다. 해석에서 가정한 단계보다 현장 굴착이 먼저 내려가면 말뚝의 무지보 길이와 휨모멘트가 증가할 수 있습니다. 각 단계의 굴착고, 지보재 설치시점과 계측값을 같은 날짜 기준으로 비교합니다. 말뚝 사이 토사가 탈락하거나 변위 추세가 달라지면 대표단면 결과만으로 다음 단계를 진행하지 않습니다.
설계변경과 현장 편차를 다시 확인하는 순서
말뚝 직경·간격·근입깊이, 보강재 규격, 지보재 높이와 굴착깊이 중 하나가 바뀌면 관련 조건을 연속해서 확인합니다. 간격은 벽체 연속성과 말뚝 부담폭을, 지보재 높이는 무지보 길이와 변위 분포를 바꿉니다. 지하수위나 상재하중이 달라지면 벽체·지보재뿐 아니라 저면 안정, 차수·배수계획과 주변 침하 영향도 다시 검토합니다.
현장 편차는 위치와 범위를 실측하고 설계도면, 천공기록과 굴착면 사진을 같은 말뚝 번호로 연결합니다. 이어 벽체 강성, 토사 노출, 누수 경로와 지보재 접촉에 미치는 영향을 구분해 보강 범위를 정합니다. 보강 후에는 계산서의 지점조건, 평면 배치, 굴착순서도와 작업계획이 같은 형상을 가리키는지 대조합니다. 원인을 남기지 않으면 다음 단계의 거동을 예측하기 어렵습니다.
