적용성은 지하수와 배면 토사의 자립성부터 판단

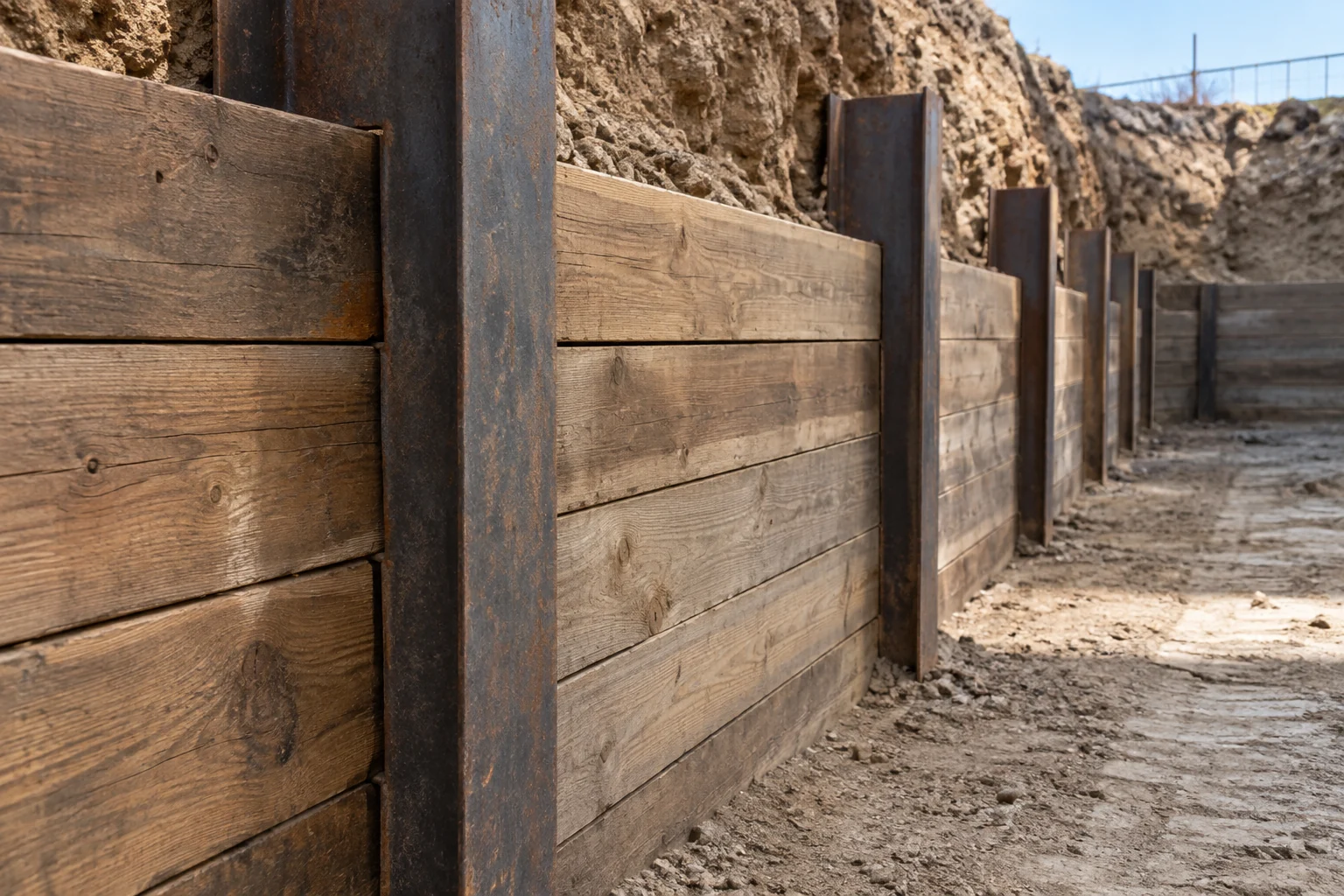

H-PILE+토류판 공법은 일정 간격으로 설치한 엄지말뚝 사이를 단계적으로 굴착하고, 노출된 배면에 토류판을 끼워 토압을 말뚝과 지보재로 전달하는 방식입니다. 벽체가 연속되지 않으므로 공법 검토의 출발점은 지하수 차단이 필요한지, 굴착 직후 토류판을 설치할 때까지 배면 토사가 국부적으로 유지될 수 있는지입니다.
점착력이 거의 없는 느슨한 모래층, 자갈과 전석이 섞인 지층, 매립층처럼 상태 변화가 큰 구간에서는 굴착면이 불규칙하게 무너지거나 토류판 뒤에 빈 공간이 남기 쉽습니다. 반대로 지하수 영향이 작고 단계별 굴착면 관리가 가능한 지층에서는 장비 구성이 비교적 단순하고 토류판 설치 상태를 직접 확인할 수 있습니다.
토류판에서 지보재까지 하중 전달경로를 연결
배면 토압은 토류판의 휨을 거쳐 양측 H-PILE에 전달되고, 말뚝의 휨과 띠장, 버팀보 또는 어스앵커를 통해 지지됩니다. 따라서 토류판만 검토하거나 말뚝만 독립적으로 계산하면 부재 사이의 실제 힘 전달을 놓칠 수 있습니다. 토류판의 재료와 두께, 말뚝 간격, 굴착단계별 노출높이를 함께 설정합니다.
코너부, 굴착 폭이 바뀌는 구간, 출입구 주변은 평면상 하중 흐름이 달라집니다. 버팀보 간격을 넓히기 위해 띠장만 키우면 말뚝 휨과 연결부 국부응력이 함께 해결된다고 볼 수 없습니다. 어스앵커를 적용할 때는 정착 가능한 지층, 자유장과 정착장 확보, 인접대지 경계 및 지하매설물 간섭을 확인합니다. 평면도에서 정한 지점조건을 단면해석과 부재검토에 반영해야 합니다.
굴착 높이와 토류판 설치 시점이 설계조건을 바꾼다
이 공법은 굴착 후 토류판을 설치하므로 한 번에 파내는 높이가 커질수록 무지보 상태로 노출되는 배면이 증가합니다. 계산서에 설정한 굴착단계와 실제 장비의 작업높이가 다르면 토류판 설치 전 국부 붕괴와 말뚝 변위가 먼저 발생할 수 있습니다. 각 단계의 굴착깊이, 토류판 설치, 뒤채움 밀실화, 띠장과 지보재 설치 순서를 시공순서도에 나란히 표시하면 구조해석 단계와 현장 작업의 차이를 확인하기 쉽습니다.
토류판과 배면 사이의 빈틈은 단순한 마감 문제가 아닙니다. 틈이 남으면 배면 토사가 이동하면서 지표침하가 생기고, 토압 작용상태도 설계 가정과 달라질 수 있습니다. 과도한 굴착이나 부분적인 과굴착이 예상되는 곳은 소단위 굴착, 즉시 판넣기, 뒷채움 방법을 사전에 정해야 합니다. 강우 뒤 토사 상태가 변하거나 예상보다 유입수가 증가하면 같은 굴착단계를 계속 진행하기보다 배면 유실 여부와 배수경로를 먼저 재확인합니다.
근입부와 굴착저면은 벽체 계산과 분리하지 않는다
H-PILE의 근입부는 굴착면 아래 지반의 수동저항으로 말뚝 변형과 회전을 제한합니다. 근입깊이를 정할 때는 최종 굴착깊이만 보지 않고 지층별 강도, 근입부 지반의 교란 가능성, 지하수와 굴착저면 안정조건을 함께 확인합니다. 얇은 지지층 아래에 연약층이 있거나 굴착저면 부근에서 지층 경계가 기울어지면 대표 단면 하나로 전체 구간을 설명하기 어렵습니다.
굴착저면의 히빙, 보일링과 파이핑 가능성은 벽체 부재가 허용응력을 만족하는 것과 별개의 문제입니다. 배수로 수위를 낮추더라도 벽체 외측 수위와의 차이, 차수 경로, 저면 아래 투수층 연결상태에 따라 상향침투가 발생할 수 있습니다. 배수 또는 차수보강을 추가하면 수압분포와 지반 유효응력이 달라지므로 벽체와 지보재 해석조건도 다시 확인합니다.
설계변경 때 다시 확인할 항목
말뚝 간격, 굴착깊이, 지보재 위치, 배면 상재하중 중 하나가 바뀌면 토류판부터 말뚝·띠장·지보재까지 연속해서 재검토합니다. 말뚝 간격 변경은 토류판의 지간과 말뚝 부담폭을 동시에 바꾸며, 지보재 높이 변경은 말뚝의 휨모멘트 분포와 굴착단계별 변위를 바꿉니다. 본 구조물 기초나 기둥과의 간섭 때문에 지보재를 이동할 때는 최종 단계만 수정하지 말고 설치 전 단계의 무지보 길이도 비교합니다.
현장 확인자료에는 굴착면 지층, 지하수 유입 위치, 토류판 밀착상태, 말뚝 수직도, 지보재 설치시점과 계측 추세를 남깁니다. 설계 지층과 다른 느슨한 구간이 나타나거나 배면 토사 유실 징후가 확인되면 토류판 보강만으로 처리할지, 차수·그라우팅 또는 연속벽 계열 공법으로 보완할지 판단해야 합니다. 변경 후에는 계산서, 단계도, 평면 배치와 현장 작업순서가 서로 같은 조건을 가리키는지 대조합니다.
