설계 기준이 되는 계획도면부터 정리
흙막이 가시설 설계에서 가장 먼저 필요한 자료는 굴착범위를 확인할 계획도면입니다. 배치도와 지하층 평면도, 구조물 단면도에는 대지경계, 지하외벽 위치, 굴착저면과 지하층 바닥 높이가 서로 연결되어 있어야 합니다. 건축도면과 토목도면의 기준점이나 표고가 다르면 굴착깊이도 달라질 수 있으므로 기준 도면을 정해야 합니다.
장비 진입로, 자재 적치공간, 타워크레인이나 중장비의 위치도 지보계획에 영향을 줍니다. 평면상 설치가 가능한 버팀보라도 굴착과 본 구조물 시공을 방해할 수 있고, 어스앵커는 대지경계를 넘어가거나 지중 시설물과 간섭할 수 있습니다. 따라서 구조계산을 시작하기 전에 시공순서와 작업공간을 함께 확인하는 것이 필요합니다.
지반조사와 지하수 자료에서 확인할 내용
지반조사보고서에서는 시추공 위치와 지표고, 지층 분포, 표준관입시험 결과, 지하수위 및 설계에 사용할 지반정수를 확인합니다. 시추공이 굴착부에서 멀리 떨어져 있거나 현장 높이 기준이 계획도면과 다르면 해당 결과를 그대로 적용하기 어렵습니다. 여러 시추공 사이에서 지층 경계가 크게 달라지는 경우에는 특정 시추공 하나만 선택하기보다 굴착구간 전체의 변화를 검토해야 합니다.
지하수위는 한 번 측정한 값만으로 고정하기보다 측정 시기와 강우, 주변 배수조건을 함께 살펴야 합니다. 지하수위가 높으면 벽체에 작용하는 수압뿐 아니라 굴착부 유입수, 토사 유실, 보일링과 파이핑, 굴착저면 안정 문제가 달라집니다. 차수공법이나 배수계획이 별도로 있는지도 확인하여 구조계획과 서로 모순되지 않도록 정리해야 합니다.

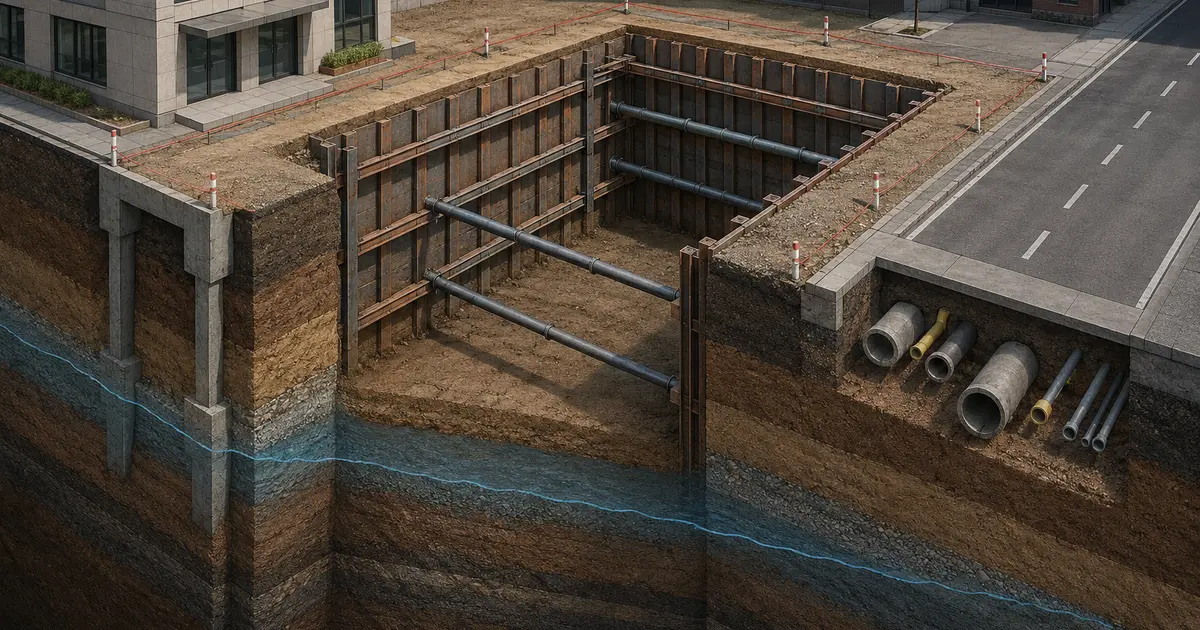

주변 건축물과 지하매설물 현황
굴착부 주변에 건축물이 있으면 이격거리와 지하층 유무, 기초 형식, 사용 상태를 확인해야 합니다. 도로, 철도, 옹벽과 같은 시설물도 위치와 높이, 예상 하중을 파악해야 합니다. 오래된 건축물이나 변형에 민감한 시설물이 가까운 경우에는 단순한 흙막이 부재 검토 외에 벽체변위와 주변 지반의 영향, 계측관리 필요성까지 함께 검토할 수 있습니다.
상하수도, 가스, 전력, 통신관로 등 지하매설물은 벽체 천공과 어스앵커 설치, 굴착 중 장비작업에 직접적인 제약이 됩니다. 매설물도에 표시된 위치는 현장과 차이가 날 수 있으므로 중요한 시설물은 관계기관 자료와 현장조사를 통해 다시 확인하는 것이 안전합니다. 인접 대지 사용이나 도로 점용이 필요한 계획이라면 구조형식 결정 전에 협의 가능 여부도 살펴야 합니다.
자료 사이의 불일치와 가정조건 확인
설계자료는 작성 시점과 목적이 서로 달라 같은 현장을 표시하면서도 치수나 높이가 일치하지 않을 수 있습니다. 굴착선이 바뀌었는데 지반조사 배치도는 이전 계획을 기준으로 하거나, 구조도면의 기초 저면과 건축도면의 바닥 높이가 다른 경우가 대표적입니다. 이런 차이는 임의로 맞추기보다 발주자와 설계 관계자에게 확인하고 결정된 기준을 기록해야 합니다.
착수 단계에서 확인되지 않은 조건은 가정사항으로 구분해 계산서와 도면에 명확히 남기는 것이 좋습니다. 다만 불리한 값을 적용했다는 이유만으로 자료 확인을 대신할 수는 없습니다. 지반조건, 지하수위, 인접하중처럼 결과에 큰 영향을 주는 항목은 자료가 확보되면 반드시 재확인하고, 변경된 조건이 벽체와 지보재 계획에 미치는 영향을 다시 검토해야 합니다.
설계 의뢰 전 준비자료와 변경관리
설계 의뢰 시에는 최신 배치도와 지하층 평면·단면도, 굴착계획, 지반조사보고서, 주변 현황도와 지하매설물 자료를 우선 준비하는 것이 좋습니다. 공정계획, 장비계획, 본 구조물 시공순서와 기존 구조물 자료가 있다면 함께 전달하면 지보형식과 설치·해체순서를 검토하는 데 도움이 됩니다.
자료를 전달한 뒤에도 계획 변경 여부를 계속 관리해야 합니다. 굴착깊이, 대지경계, 지하외벽 위치, 기초 형식이나 시공순서가 달라지면 흙막이 계획의 적용성이 달라질 수 있습니다. 변경된 도면은 파일명만 바꾸기보다 수정일과 변경내용을 표시하고, 설계에 사용한 최종본이 무엇인지 관계자 사이에서 동일하게 관리해야 합니다.
청아이앤씨는 제공된 도면과 지반자료를 바탕으로 현장조건을 정리하고 흙막이 공법과 지보계획의 적용성을 검토합니다. 자료가 모두 갖춰지지 않은 초기 단계라도 확인 가능한 범위와 추가로 필요한 항목을 구분하여 전화 또는 카카오톡으로 상담할 수 있습니다.
