흙막이 가시설 설계가 필요한 이유
지하층이나 구조물 기초를 시공하려면 일정 깊이까지 지반을 굴착해야 합니다. 이때 굴착면을 그대로 두면 주변 토사가 굴착부 안으로 이동하거나 지반침하가 발생할 수 있습니다. 지하수위가 높은 현장에서는 굴착면을 통한 물의 유입과 토사 유실, 굴착저면의 불안정도 함께 검토해야 합니다.

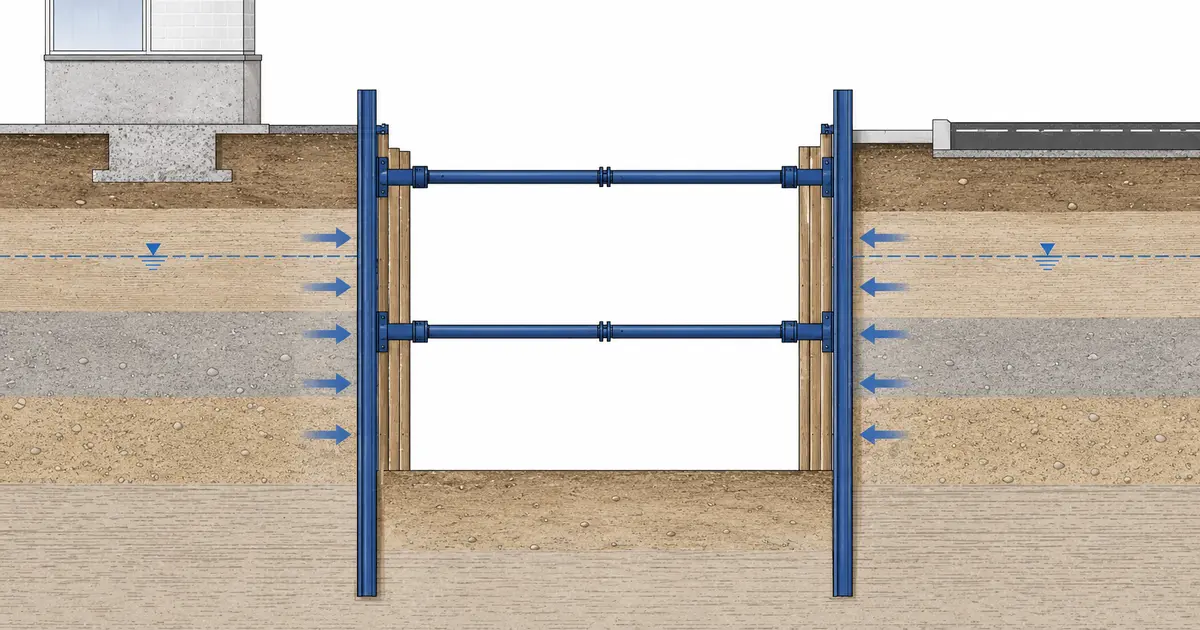

흙막이 가시설은 공사기간 중에 사용하는 임시구조물이지만, 굴착이 진행되는 동안에는 토압과 수압을 지지하는 구조물입니다. 따라서 벽체만 검토하는 것이 아니라 띠장, 버팀보, 어스앵커, 레이커와 같은 지보재가 서로 힘을 전달하는 과정까지 확인해야 합니다.
주요 검토 대상과 현장조건
흙막이 설계는 지하층이 있는 건축공사, 지하차도와 공동구, 구조물 기초, 관로 및 발진구 등 굴착이 필요한 현장에 적용됩니다. 같은 굴착깊이라도 현장조건에 따라 적합한 공법과 지보형식은 달라집니다.
설계 전에는 굴착깊이와 평면형상, 대지경계와의 거리, 장비 작업공간, 주변 도로와 건축물의 위치를 확인해야 합니다. 지반조사보고서에 수록된 지층 구성, 지반정수, 지하수위도 주요 입력조건입니다. 인접 구조물이 가까운 경우에는 기초 형식과 지하층 깊이, 노후도 및 관리가 필요한 변형 수준도 함께 살펴야 합니다.
설계에 필요한 기본자료
기본적으로 건축 또는 토목 계획도면, 굴착계획, 지반조사자료, 주변 현황자료가 필요합니다. 지하매설물도, 인접 건축물 자료, 기존 구조물 도면이 있다면 검토 정확도를 높이는 데 도움이 됩니다.
자료가 충분하지 않은 단계에서는 확인 가능한 범위 안에서 조건을 설정할 수 있지만, 추정한 지층이나 지하수위를 확정된 값처럼 사용해서는 안 됩니다. 설계 과정에서 추가 자료가 확인되거나 굴착깊이와 구조물 배치가 변경되면 해석조건과 부재계획도 다시 검토해야 합니다.

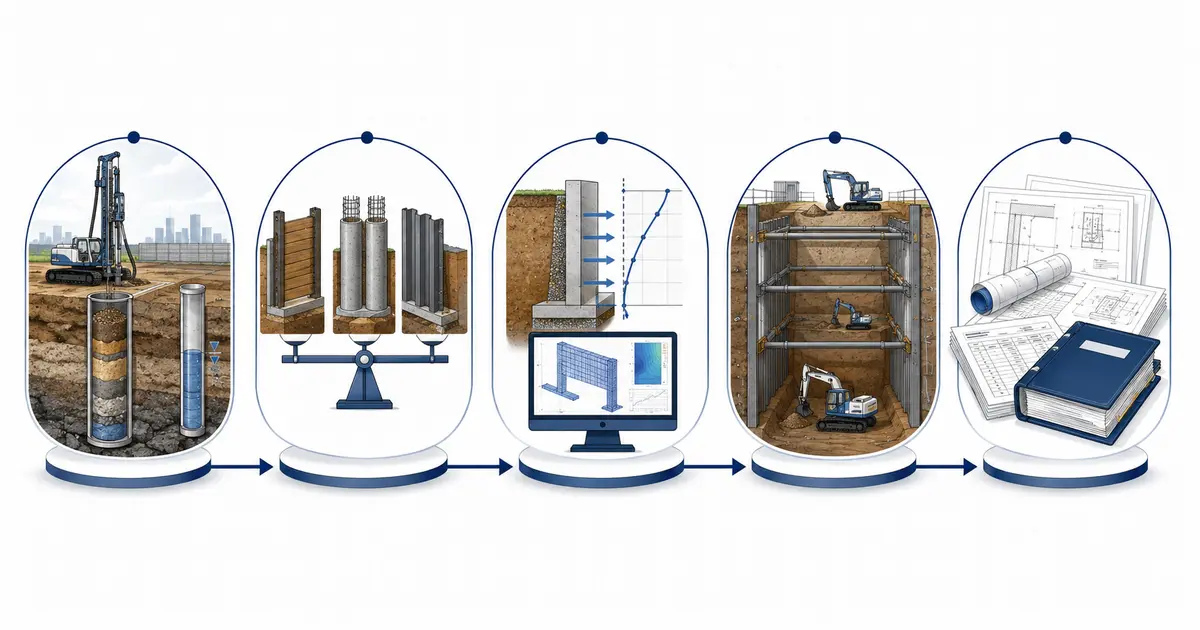

흙막이 가시설의 전체 설계절차
먼저 현장조건과 굴착범위를 정리한 뒤 H-PILE과 토류판, CIP, Sheet Pile, SCW 등 적용 가능한 벽체 형식을 비교합니다. 차수성, 시공공간, 주변 민감시설, 지하수와 지층조건을 고려해 공법을 선정하고 지보재의 형식과 설치 위치를 계획합니다.
다음으로 지층별 토압과 수압, 인접 구조물 및 장비하중 등을 반영해 벽체와 띠장, 버팀보 또는 어스앵커에 발생하는 힘과 변위를 검토합니다. 굴착단계별로 지보재 설치와 해체 순서를 반영하고, 벽체 변위와 주변 지반의 영향도 확인합니다.
지하수위가 높거나 연약한 지층이 분포하는 현장에서는 히빙, 보일링, 파이핑과 굴착저면 안정성도 검토해야 합니다. 모서리 구간이나 경사버팀이 설치되는 구간처럼 힘이 집중될 수 있는 부분은 일반 구간과 구분해 확인하는 것이 필요합니다.
설계도서와 변경사항 확인
검토가 완료되면 흙막이 평면도와 단면도, 지보재 배치, 부재 규격, 굴착 및 해체순서, 주요 시공 유의사항을 설계도면에 반영합니다. 구조계산서에는 적용조건과 지반자료, 하중조건, 해석 결과와 부재 검토내용을 정리합니다.
흙막이 가시설은 현장조건의 영향을 크게 받기 때문에 비슷한 규모의 공사라도 같은 계획을 그대로 적용하기 어렵습니다. 굴착깊이, 지하수위, 인접 구조물 또는 시공순서가 달라지면 설계 결과도 달라질 수 있습니다. 공사계획이 변경된 경우에는 변경된 조건을 반영해 기존 설계의 적정성을 다시 확인해야 합니다.
청아이앤씨는 현장자료와 굴착조건을 검토하여 흙막이 가시설의 공법 선정, 구조검토 및 설계도서 작성을 수행합니다. 설계 검토가 필요한 경우 굴착계획도와 지반조사자료를 준비해 전화 또는 카카오톡으로 상담할 수 있습니다.
