초기값과 측정조건을 먼저 확인한다
철도 인접 굴착 계측값은 관리기준 초과 여부만 보면 원인을 놓치기 쉽다. 먼저 확인할 것은 값이 커진 시점과 당시의 굴착·지보 공정, 열차 통과, 온도·수위 조건이다. 실제 지반·구조물 거동과 계기 외란을 같은 시간축에 놓고 구분해야 다음 조치를 정할 수 있다.
철도안전법 제45조와 시행령 제46조는 철도보호지구의 굴착 신고와 안전조치 검토의 법적 틀을 정하고, 현행 업무지침은 신고 검토와 안전관리의 세부사항을 규정한다. 계측항목과 관리기준은 이 법령의 30m 수치만으로 정하지 않고, 철도시설관리자 협의조건과 승인된 설계·안전관리계획을 우선 적용한다.
초기값은 굴착 전 한 번 읽은 값으로 확정하지 않는다. 설치 후 안정화, 영점, 방향과 부호, 기준점의 건전성을 확인하고 같은 조건의 반복 측정값이 안정되는지 본다. 기준점이 움직였거나 계기를 교체·재설치했다면 이전 값과 새 초기값을 잇는 근거를 원자료에 남긴다.
누적값·증분·변화율을 분리한다
누적변위는 현재값과 초기값의 차이, 증분은 현재값과 직전값의 차이다. 변화율은 증분을 경과시간으로 나누며 측정 간격이 다르면 mm/일처럼 같은 단위로 환산한다. 누적값이 기준 이내라도 변화율이 연속해서 커지면 공정 진행 전에 원인을 다시 확인해야 한다.
- R₀확인된 초기값
- R(t)현재 측정값
- Δt직전 측정 이후 경과시간
공정·열차·온도·지하수위를 같은 그래프에서 비교한다
그래프에는 굴착 깊이, 버팀보 설치·해체, 되메우기와 양수 시작·중단 시점을 먼저 표시한다. 그 위에 열차 통과시간, 기온·일사, 강우와 지하수위를 겹쳐 본다. 시간축을 맞추지 않으면 열차 응답이나 강우 후 수위변화를 굴착 영향으로 잘못 읽을 수 있다.
자동계측은 측정주기가 열차 통과 때의 순간응답을 포착할 수 있는지 확인하고, 통과 후 값이 회복되는지 본다. 수동계측은 가능한 한 측정 시간대와 장비·측정자를 일정하게 맞춘다. 온도보정은 임의로 빼지 않고 제작사 보정계수와 검교정 조건을 확인해 적용한다.
여러 계기를 교차 검증한 뒤 조치를 정한다

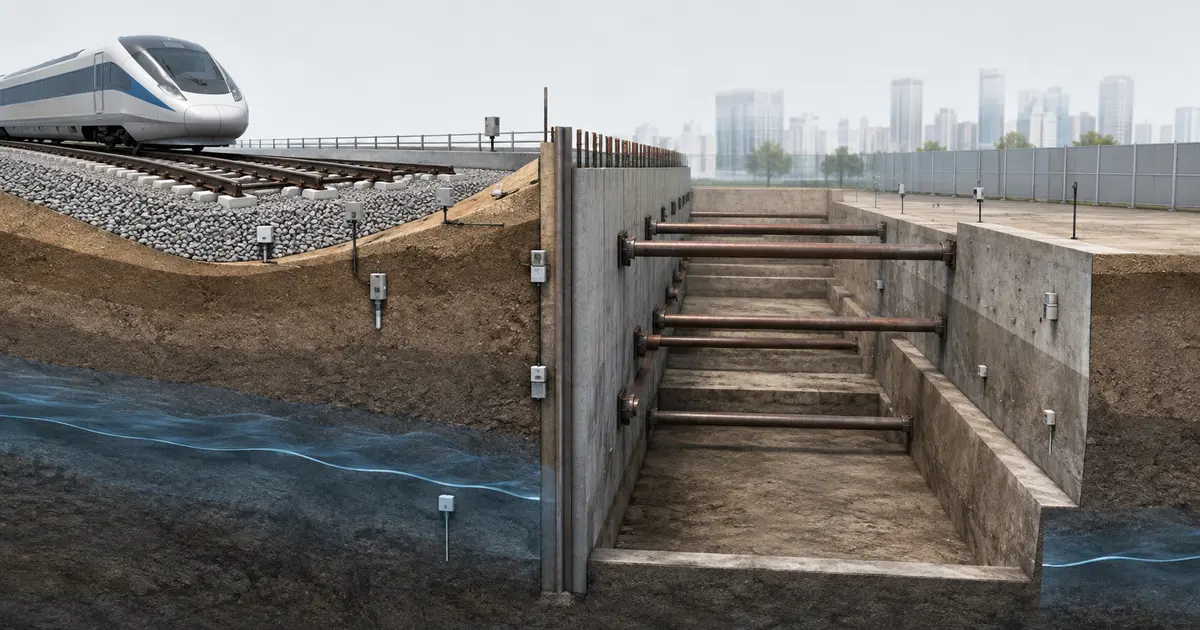

궤도 침하점이 움직였다면 인접 지표침하, 흙막이 벽체변위, 버팀보 축력과 지하수위가 같은 시기에 연동하는지 본다. 인접 계측점의 공간적 연속성까지 확인해야 한 점의 이상값과 실제 영향범위를 구분할 수 있다.
한 점만 급변했다면 영점 이동, 케이블·커넥터, 계기 고정상태와 장비 변경을 점검하되 이상값부터 삭제하지 않는다. 원자료, 현장사진과 점검기록을 남기고 재측정한 뒤 채택 여부를 판단한다.
관리기준은 철도시설관리자 협의조건과 승인도서를 적용한다. 기준 접근 또는 초과 시에는 계기 점검과 안전조치를 병행하고, 관련 위험 공정의 조정·일시 중지 필요성을 즉시 판단한다. 절대값, 변화율과 공정 연계성 가운데 하나라도 설명되지 않으면 ‘이상 없음’으로 결론내리지 않는다.
- 초기값·부호·기준점 재확인
- 굴착·지보·양수 공정과 측정시각 대조
- 인접 계측점과 이종 계기의 동시 반응 확인
- 관리기준 접근 시 측정주기와 현장점검 강화
