30m는 궤도 중심이 아니라 철도경계선에서 잰다
철도보호지구 공사신고 여부는 공사명이나 대지 전체가 아니라 실제 행위의 위치와 종류로 판단한다. 철도안전법 제45조는 가장 바깥쪽 궤도의 끝선을 뜻하는 철도경계선에서 30m 이내를 철도보호지구로 정하고, 그 안의 토지 형질변경·굴착, 토석 채취, 건축물의 신축·개축·증축 또는 인공구조물 설치 등을 신고 대상으로 둔다. 따라서 굴착이나 기초가 이 범위에 들어오면 착수 전에 신고 절차를 확인해야 한다.

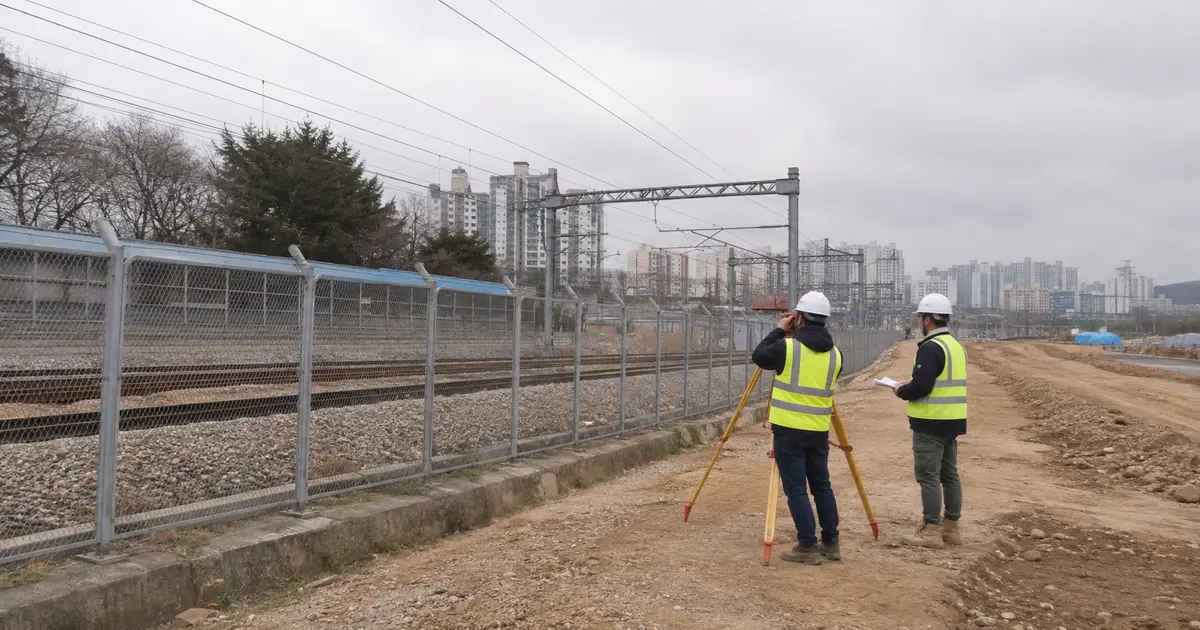

현장에서 자주 생기는 오류는 선로 중심선, 방음벽이나 철도부지 경계를 임의 기준으로 잡는 것이다. 지적도와 철도시설 현황도, 계획 평면도를 같은 좌표계로 겹치고 철도경계선에서 굴착 외곽, 흙막이 벽체, 기초와 장비 작업범위까지의 최단거리를 표시한다. 경계 자료가 서로 다르면 작은 쪽을 택해 결론내기보다 철도시설관리자에게 기준선을 확인한 기록을 남겨야 뒤 도면과 신고 범위가 어긋나지 않는다.
행위신고와 영향 검토는 같은 말이 아니다
행위신고를 했다는 사실만으로 철도 영향 검토가 끝나는 것은 아니다. 시행령 제46조는 목적과 공사기간 등을 적은 신고서에 필요한 경우 설계도서 등을 붙이도록 하고, 접수기관은 행위의 금지·제한 또는 안전조치를 명할 필요가 있는지 검토하도록 한다. 법정 신고는 행정절차이고, 굴착에 따른 지반변위나 기존 철도구조물의 응력·변형을 검토하는 기술자료는 그 판단을 뒷받침하는 자료다.

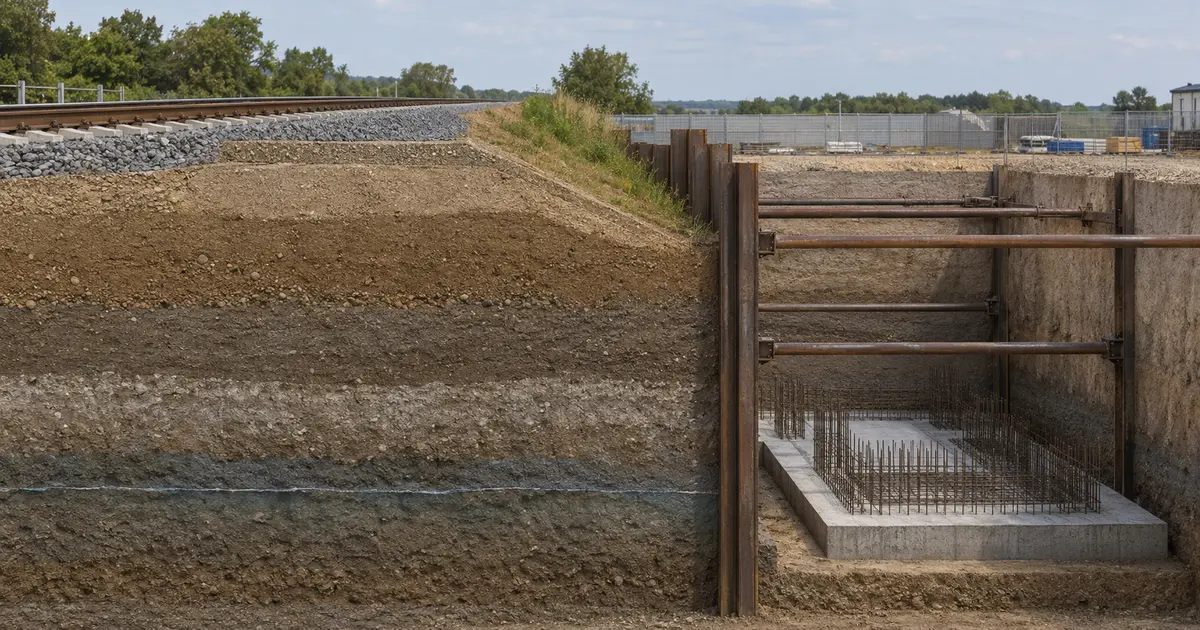

처음 제출할 묶음에는 철도경계선과 최소 이격을 표시한 평면도, 철도와 굴착저면·기초를 함께 자른 단면도, 흙막이 및 시공단계, 지반조사와 지하수 자료, 장비 배치와 공정표를 서로 맞춰 둔다. 수치해석이 필요한 공사라면 지층모델, 경계조건, 단계별 하중과 지하수 조건, 철도시설의 모델링 범위, 검토 위치를 도면과 연결한다. 해석 그림만 있고 입력 근거가 빠지면 영향이 작다는 결과를 재현하거나 공법 변경에 맞춰 갱신하기 어렵다.
검토 깊이는 거리보다 공사 행위가 좌우한다
같은 거리의 현장이라도 얕은 포장 철거와 깊은 굴착은 철도시설에 전달하는 영향이 다르다. 굴착깊이와 폭, 흙막이 벽체의 강성·근입, 지보 설치순서, 기초하중, 지하수 저하, 진동을 유발하는 장비를 먼저 구분한다. 그다음 궤도, 노반, 옹벽, 교량기초, 터널처럼 실제 보호대상이 무엇인지 확인해 변위·응력·진동·수위 중 관리할 항목을 정한다. 거리 하나로 해석 필요 여부나 검토 범위를 일괄 결정해서는 안 된다.
특히 배수계획을 부수 항목으로 처리하기 쉽다. 굴착장 내부 수위만 낮춰도 투수층이 철도 측과 연결되면 외측 지반의 유효응력과 침하 거동이 바뀔 수 있다. 시추공 사이의 지층 연결, 차수벽 하단의 투수층, 우기 수위와 양수량을 확인하고 굴착 단계와 수위 저하 단계를 해석·계측계획에 같은 순서로 반영한다. 계측 위치도 시공 편의보다 예상 영향이 집중되는 단면과 기존 시설의 구조적 취약부를 기준으로 잡는다.
굴착깊이와 공법이 바뀌면 변경신고부터 다시 본다
시행령 제46조는 신고한 사항을 변경하는 경우에도 같은 절차로 변경신고하도록 정한다. 굴착저면이 낮아지거나 흙막이 형식과 지보 간격이 달라지고, 기초 위치·하중, 장비, 지하수 처리방식, 공사기간이 바뀌면 기존 신고 내용과 안전조치 조건을 먼저 대조한다. 단순한 시공상세 조정인지 철도 측 영향 경로를 바꾸는 변경인지 구분하고, 후자라면 변경도서와 해석 단계, 계측계획을 함께 고친다.
변경 전 결과를 표지와 날짜만 바꿔 다시 내는 방식은 가장 위험한 누락이다. 새 평면·단면에서 최소 이격과 굴착단계를 재산정하고, 해석 입력값과 구조부재, 예상 변위 위치가 도면과 맞는지 역으로 확인한다. 이미 공사가 진행됐다면 변경 시점의 계측값을 초기조건처럼 분리해 이후 예측과 연결한다. 신고서, 설계도서, 안전조치 조건과 현장 공정이 같은 버전을 가리켜야 착수 가능 범위와 추가 검토 범위를 명확히 설명할 수 있다.
