변경 폭보다 영향 경로가 달라졌는지 본다

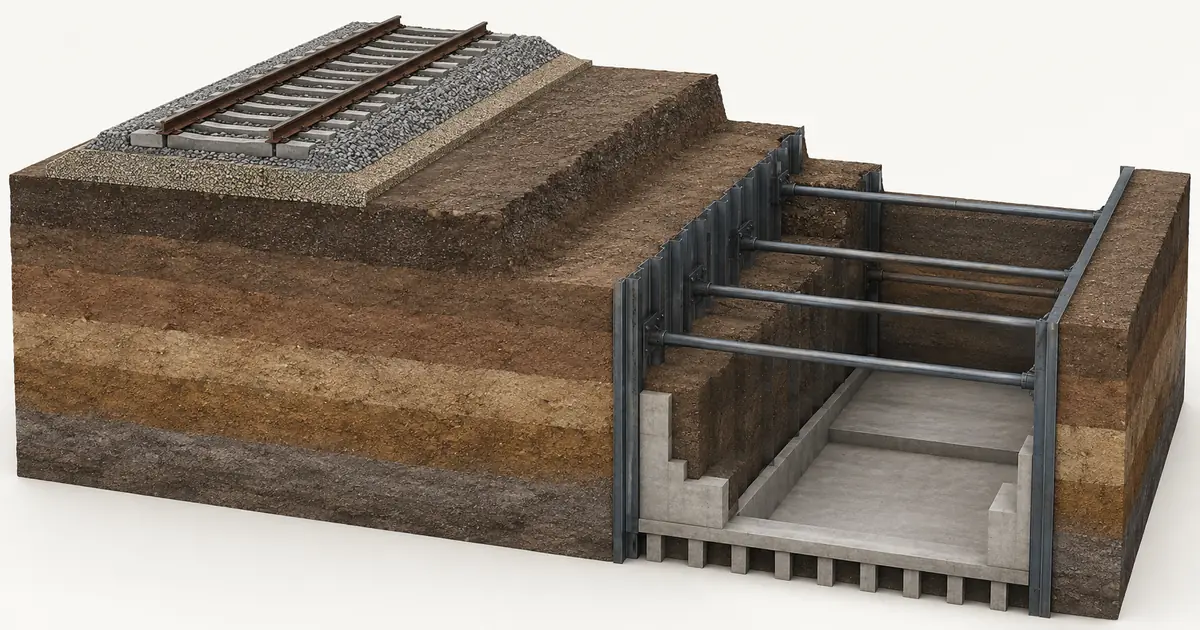

설계변경의 크기는 도면에서 움직인 치수만으로 판단하지 않는다. 굴착저면이 조금 낮아져도 지보 설치시점이 늦어지거나 차수벽 하단의 투수층에 가까워지면 철도 측 지반의 변위와 지하수 흐름이 달라질 수 있다. 반대로 부재 규격의 단순 정정처럼 하중경로와 시공단계를 바꾸지 않는 사항도 있다. 먼저 변경 전·후 평면과 단면을 겹쳐 굴착 외곽, 벽체 근입, 지보 위치, 장비 작업범위와 배수계획이 철도시설을 향한 영향 경로를 바꾸는지 구분한다.
철도보호지구에서 신고한 내용을 변경하려는 경우에는 현행 업무지침에 따른 변경신고 절차를 함께 확인해야 한다. 다만 기술 재검토 범위는 행정서류의 명칭만으로 정하지 않는다. 궤도·노반·옹벽·교량기초·터널 가운데 실제 보호대상을 특정하고, 변경으로 영향을 받을 수 있는 변위·응력·진동·수위 항목을 다시 고른다. 기존 검토서의 결론이 아니라 그 결론을 만든 가정이 아직 유효한지를 확인하는 순서다.
평면·종횡단면·해석단계를 같은 버전으로 맞춘다
변경 검토자료는 평면도 한 장을 고치는 것으로 끝나지 않는다. 철도와 공사예정지의 관계를 나타낸 배치도, 설치시설 평면도, 양쪽의 표고차가 드러나는 종·횡단면을 먼저 같은 기준일로 맞춘다. 여기에 굴착단계도, 흙막이 지보 상세, 장비 배치, 배수 및 계측계획을 연결한다. 국가철도공단이 안내하는 제출자료도 철도와 공사예정지의 배치, 설치시설 평면, 표고차가 표시된 종·횡단면과 안전성 검토자료를 요구한다.
흔한 오류는 변경 평면도에는 굴착선이 옮겨졌는데 해석단면과 계측배치에는 종전 이격이 남는 경우다. 도면마다 기준선의 출처와 좌표·표고 기준을 표시하고, 해석단면 번호가 평면의 어느 위치를 자르는지 확인한다. 구조계산서의 단계명도 시공계획서의 굴착·지보 설치 순서와 동일하게 고친다. 검토자가 새 입력을 찾지 않아도 도면, 계산서와 현장 공정이 한 묶음으로 읽혀야 변경 영향의 누락을 줄일 수 있다.
수치 하나가 아니라 경계조건 묶음을 다시 연다
수치해석을 갱신할 때는 굴착깊이만 바꾸고 재계산하지 않는다. 벽체 강성과 근입, 지보 간격·선행하중·설치시점, 지층 경계와 지반정수, 초기 지하수위와 단계별 수위 저하, 인접 구조물 기초와 현장 하중을 변경도면에 맞춰 다시 대조한다. 철도시설의 형식과 상태, 궤도·노반에서 확인할 위치도 관리기관 자료와 현장조사 결과에 근거해 정한다. 확인되지 않은 열차하중이나 허용값을 임의로 넣어 보수적 결과라고 설명해서는 안 된다.

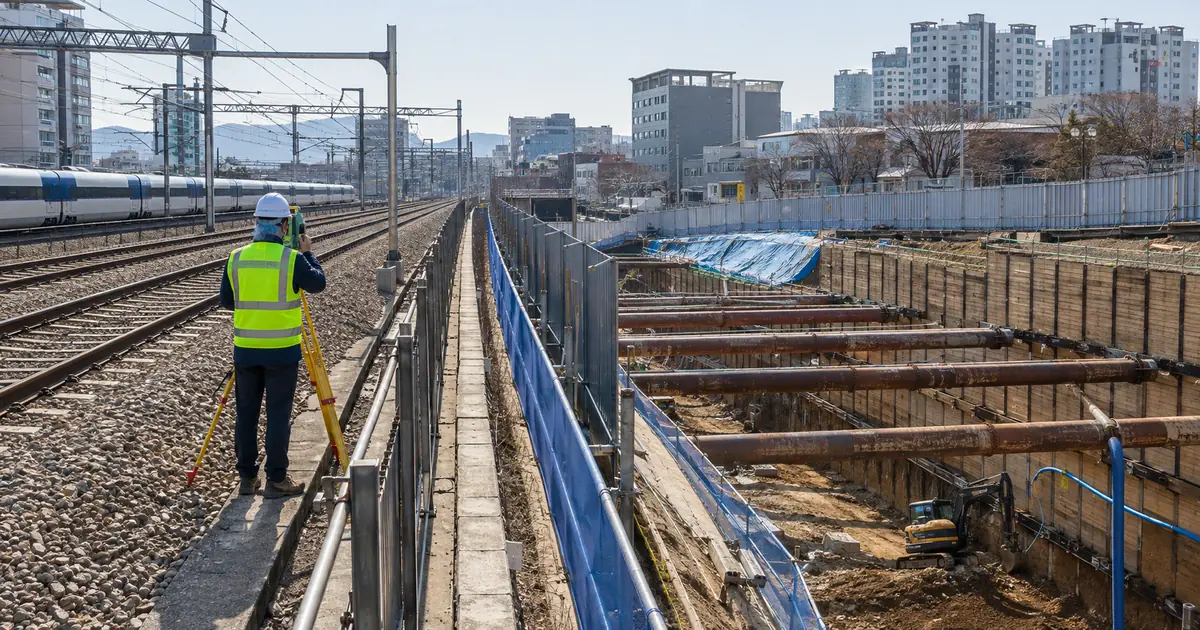

변경 시점에 공사가 진행 중이라면 계측값도 입력 검토의 일부다. 벽체변위, 지표침하, 궤도 또는 구조물 계측과 지하수위를 같은 시간대의 굴착단계와 겹쳐 기존 예측과 차이가 나는 원인을 찾는다. 초기치부터 단순 재정렬하면 이미 발생한 변형을 새 해석 결과와 중복해서 비교할 수 있다. 변경 전까지의 관측 거동과 변경 후 예측 구간을 나누고, 어느 계측 추세에서 검토조건을 다시 열지 관리기준과 현장 대응계획에 연결한다.
안전관리계획과 현장 공정까지 변경선을 이어간다
선로와 노반 침하가 우려되는 굴착이나 대형 건설장비 작업은 철도보호지구 안전관리계획서가 필요한 대상에 포함될 수 있다. 굴착범위, 장비 종류·위치, 공사기간이나 작업순서가 달라졌다면 비상연락체계, 열차감시와 입회 조건, 계측 위치·주기, 이상 시 작업중지와 복구 절차가 새 공정과 맞는지 확인한다. 영향 해석만 다시 수행하고 안전조치를 종전 문서에 남기면 현장에서는 변경된 위험을 다른 기준으로 관리하게 된다.
최종 확인은 변경 사유, 변경도면, 해석 입력표, 결과 비교표와 계측계획의 개정번호를 한 번에 대조하는 방식이 효율적이다. 착수 전에는 신고 수리조건과 추가 안전조치가 현장 작업계획에 반영됐는지 확인하고, 이미 진행된 구간은 변경 시점의 사진·계측·검측기록을 분리해 둔다. 변경사항을 작다고 가정해 문서 일부만 교체하는 것보다, 영향 경로가 끊기는 지점을 찾아 관련 도서와 현장조치를 함께 갱신하는 편이 재검토 범위를 명확하게 만든다.
