보강력보다 예상 파괴면을 먼저 고정한다

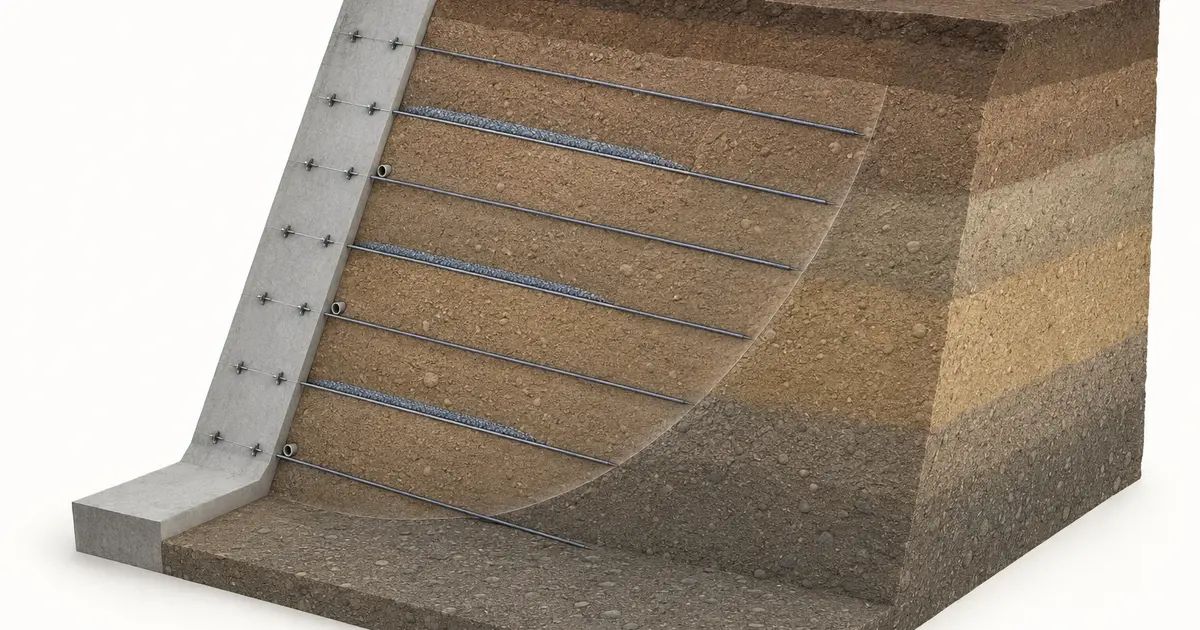

네일을 해석모델에 넣기 전에는 무보강 조건에서 지층경계, 비탈면 형상, 상부 재하와 지하수 조건을 반영해 가능한 파괴형태를 찾는다. 원호파괴만 반복해서 탐색하면 얇은 연약층을 따라가는 비원호 파괴나 암반 불연속면을 놓칠 수 있다. 활동토체가 어디서 시작해 어느 지층으로 빠져나오는지 확인한 뒤 그 파괴면을 실제로 가로지르는 네일만 저항요소로 다룬다.
검토자료는 최신 평면·대표단면, 시추주상도와 지층별 강도정수, 지하수 및 용출기록, 상부 구조물·장비 하중, 보강 배치도다. 단면의 네일 위치와 시공도면의 열 번호가 다르거나, 평면에서 비탈면이 꺾이는 구간을 하나의 직선 단면으로 대표하면 보강범위 밖 파괴가 남을 수 있다. 곡선부와 단부는 필요에 따라 별도 단면이나 입체적인 지형관계로 확인한다.
한 본의 저항력은 가장 약한 고리에서 정한다
파괴면을 통과한 네일의 저항은 강재 인장강도만으로 정하지 않는다. 네일 재료와 유효단면, 천공경·그라우트 품질, 파괴면 뒤 정착길이, 지층별 주면저항과 네일이 파괴면과 이루는 각도를 함께 본다. 강재가 충분해도 정착구간이 짧거나 풍화가 심한 층에 놓이면 인발저항이 먼저 지배할 수 있다. 해석에는 인장과 인발 가운데 실제로 발휘 가능한 작은 저항을 일관된 기준으로 반영한다.
여러 지층을 지나는 네일은 전 길이에 하나의 주면저항을 쓰지 않는다. 정착부가 어느 층에 얼마나 들어가는지 구간별로 나누고, 현장 인발시험과 시공기록이 있다면 설계 가정과 맞는지 확인한다. 시험값이 특정 지층과 천공방법에서 얻어진 결과라면 다른 구간에 그대로 확대하지 않는다. 천공 중 공벽 붕괴, 지하수 유입, 그라우트 손실이 기록된 열은 설계저항과 품질확인 범위를 다시 정해야 한다.
전체 안정과 내적 안정 사이에 전면판·배수가 놓인다
KDS 11 70 15는 네일 보강 비탈면에서 전체 안정, 네일의 내적 안정, 전면벽체와 정착판, 배수시설을 함께 다루도록 한다. 전체 안전율이 만족되어도 개별 네일의 인장·인발, 지압판 주변의 국부 파괴, 전면판의 휨과 전단이 따로 지배할 수 있다. 반대로 개별 부재가 넉넉해도 보강영역 뒤로 더 큰 파괴면이 형성되면 전체 안정은 확보되지 않는다.

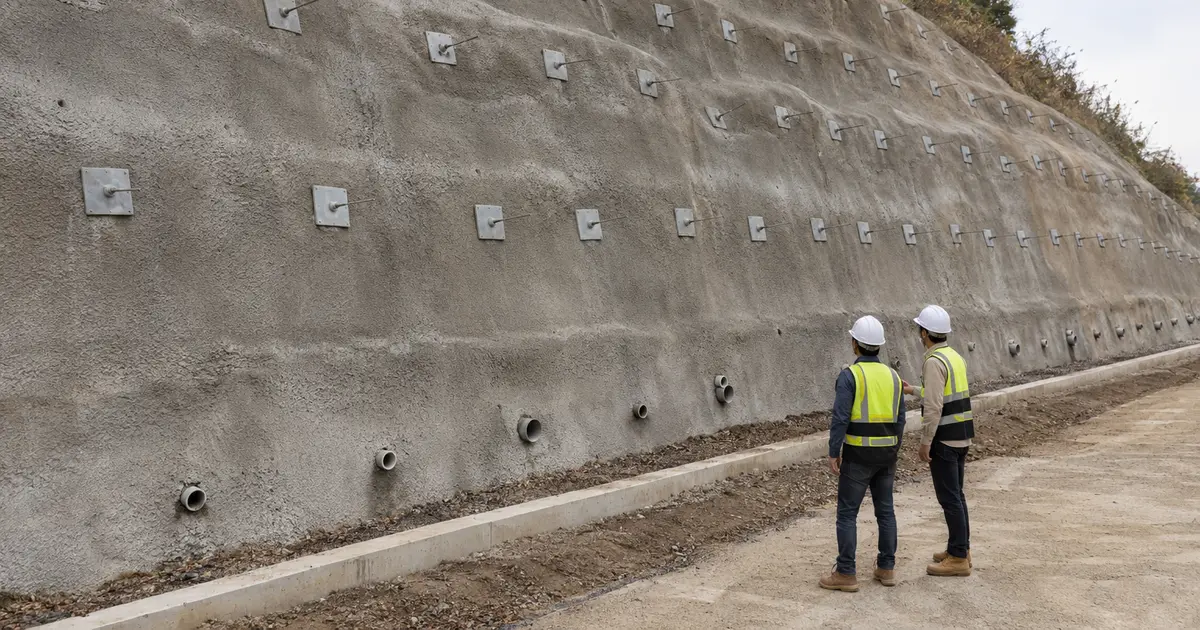

배수구가 도면에 있다는 이유로 수압을 제외하는 것도 피한다. 상부 배수로의 누수, 지층경계 용출과 전면 뒤 막힘은 네일의 주면저항과 활동면의 전단저항을 함께 낮출 수 있다. 배수재의 위치와 연결, 유출구 표고, 유지관리 가능성을 확인하고, 배수기능이 저하된 조건에서 파괴면과 네일력이 어떻게 바뀌는지 비교해야 전면판의 균열이나 국부 용출을 구조문제로만 오인하지 않는다.
경사·길이·시공순서 변경은 모델 전체를 다시 연다
비탈면 경사나 높이, 소단 폭, 네일 길이·간격·각도, 전면판 형식이 바뀌면 수정된 항목만 교체해 재계산하지 않는다. 변경 단면에서 파괴면을 다시 탐색하고, 파괴면과 네일의 교차 위치 및 정착구간을 재산정한 다음 개별 네일과 전면판 검토를 갱신한다. 굴착단계별 설치순서가 달라졌다면 완성단면뿐 아니라 보강이 아직 닫히지 않은 중간단계의 불안정 구간도 확인한다.
마지막에는 변경도면, 해석 입력표, 네일력·인발 검토표, 전면판 계산과 배수계획의 개정번호를 맞춘다. 현장에서 확인된 지층과 용출, 천공기록, 인발시험 결과가 설계 가정과 다르면 적용구간을 구분해 반영한다. 계산 결과 한 줄보다 파괴면이 어떻게 바뀌었고 어느 저항이 지배하는지를 남겨야 시공 중 변경이나 장기 점검에서도 같은 판단을 이어갈 수 있다.
