간격표보다 구조물 배치와 지층 변화가 먼저다

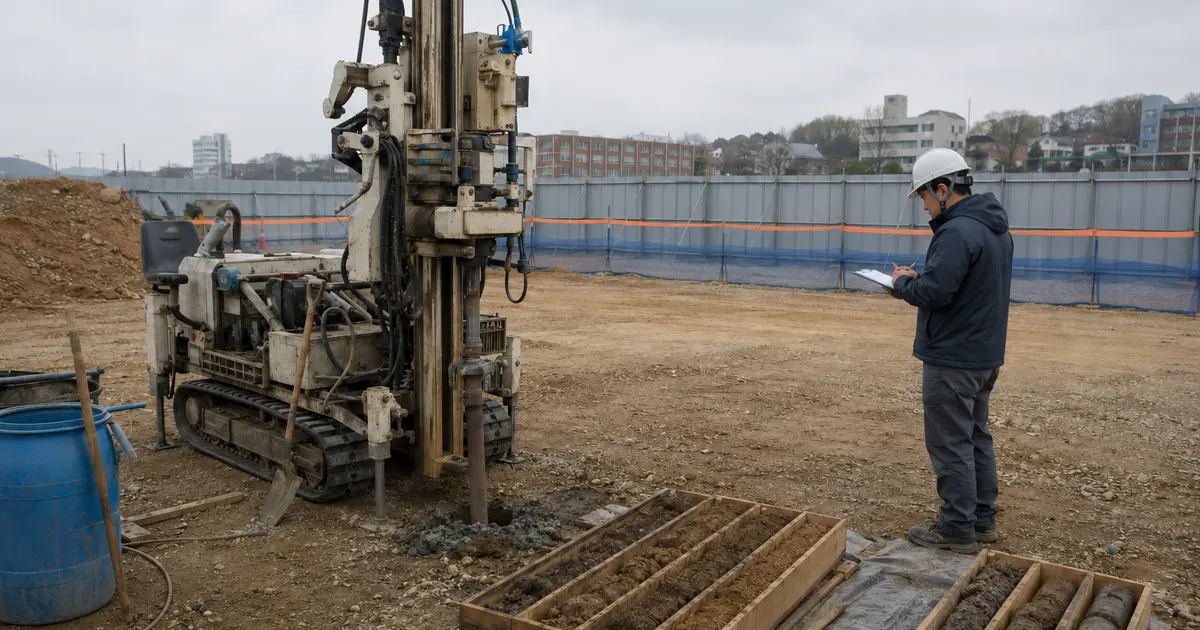

지반조사 위치와 심도는 참고표의 간격을 먼저 대입해 정하는 값이 아니다. 계획 구조물의 하중이 전달되는 범위, 굴착저면, 지형 변화, 예상 지층 경계와 지하수 흐름을 배치도에 겹쳐 보고, 설계를 좌우할 불확실성이 큰 지점에 조사공을 놓아야 한다. 같은 부지라도 절·성토 경계나 기존 계곡부, 매립부, 구조물 하중이 집중되는 곳은 평탄한 중앙부와 조사 목적이 다르다.
현행 KDS 11 10 10은 조사 위치를 설계자료·내업·현장답사로 현지 지질과 지반특성을 대표하도록 고르고, 구조물 특징과 공사 내용을 계획에 반영하도록 한다. 시추 간격표는 최소 권장기준이며, 지층이 불규칙하거나 단층·파쇄대 같은 장애구간에서는 간격을 줄이도록 정한다. 표에 맞춘 공수보다 ‘무엇을 대표하는 공인가’를 설명할 수 있어야 한다.
심도는 기반암 확인보다 영향범위를 따라간다
심도는 암반을 만났다는 사실만으로 끝내지 않는다. 굴착 계획이라면 저면 아래에서 하중과 응력 변화가 이어지는 범위, 바닥 융기나 지하수 이동을 지배할 하부층을 확인해야 한다. 기초라면 지지층 아래 약층이나 압축성 지층의 잔존 여부가 설계에 더 큰 영향을 줄 수 있다. 풍화암 첫 출현과 설계상 지지 가능한 기반암은 같은 의미가 아니므로 코어 회수상태, 풍화도, 불연속면과 시험결과를 함께 본다.
기준은 구조물 종류·범위와 요구 정밀도에 따라 지반분야 책임기술자가 시추 간격과 심도를 결정하도록 하고, 하중 영향범위까지 기반암이 나오지 않으면 충분히 깊게 조사하도록 한다. 시추주상도 한 장의 종료심도만 복사하면 굴착깊이·기초폭·하중이 바뀐 설계에서 조사 범위가 부족해질 수 있다. 종료 기준은 계획 단면과 함께 기록해 두어야 변경 때 판단 근거를 되짚을 수 있다.
시추공 사이의 빈 구간을 어떻게 보완할까

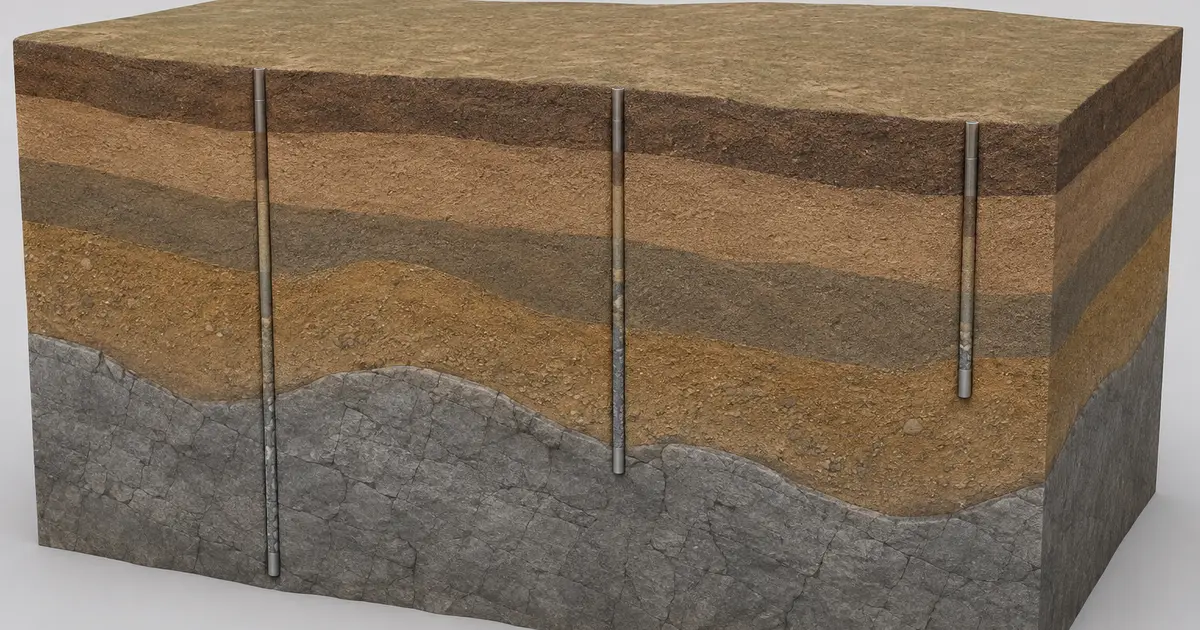

조사공 사이 지층은 직접 확인되지 않은 구간이다. 두 공의 지층선 연결은 해석을 위한 모델이지 실제 경계를 측정한 결과가 아니다. 암반면 표고가 급변하거나 매립층 두께가 공마다 다르면 선형 보간만으로는 절취량, 말뚝길이, 흙막이 근입과 지하수 조건을 잘못 잡을 수 있다. 지형도·과거 항공사진·인근 조사자료와 현장답사를 먼저 대조하고, 물리탐사는 시추를 대체하기보다 이상대를 좁혀 추가공 위치를 정하는 보조수단으로 사용한다.
자료가 서로 맞지 않으면 평균값으로 덮지 않는다. 시추 중 공벽 붕괴, 코어 회수 불량, 지하수위 교란처럼 자료 품질을 떨어뜨린 원인을 주상도와 야장에 남기고, 지질이상대나 주요 구조물 위치를 포함해 추가조사 우선순위를 정한다. 특히 접근이 쉬운 외곽에만 공을 몰아놓고 구조물 중심부를 보간하는 계획은 공수는 채워도 설계 불확실성을 줄이지 못한다.
설계변경 뒤 조사계획을 다시 보는 시점
배치와 레벨이 바뀌면 조사계획도 설계변경 대상이다. 구조물 위치가 옮겨지거나 굴착저면이 낮아지고, 직접기초가 말뚝기초로 바뀌면 기존 공이 대표하던 영향범위가 달라진다. 새 단면에서 각 시추공의 평면거리, 표고, 종료심도와 시험구간을 다시 표시하고, 미확인 구간이 부재규격·공법선정·공사비를 바꿀 정도인지 판단한다. 부족하면 설계정수를 보수적으로 조정하는 데 그치지 말고 확인조사의 효율을 비교한다.
최종 보고서에는 공별 좌표와 표고, 조사일자, 사용 장비와 시료채취, 현장·실내시험, 지하수 관측조건, 폐공 처리까지 서로 추적되도록 정리한다. 설계지반모델은 원자료와 구분하고 지층경계 해석의 가정도 적는다. 이 기록이 있어야 시공 중 예상과 다른 지층이 나타났을 때 단순한 현장 편차인지, 조사계획의 빈 구간인지 구분하고 추가조사나 설계 재검토 범위를 정할 수 있다.
