비교 대상은 촬영일보다 지표면 정의가 먼저

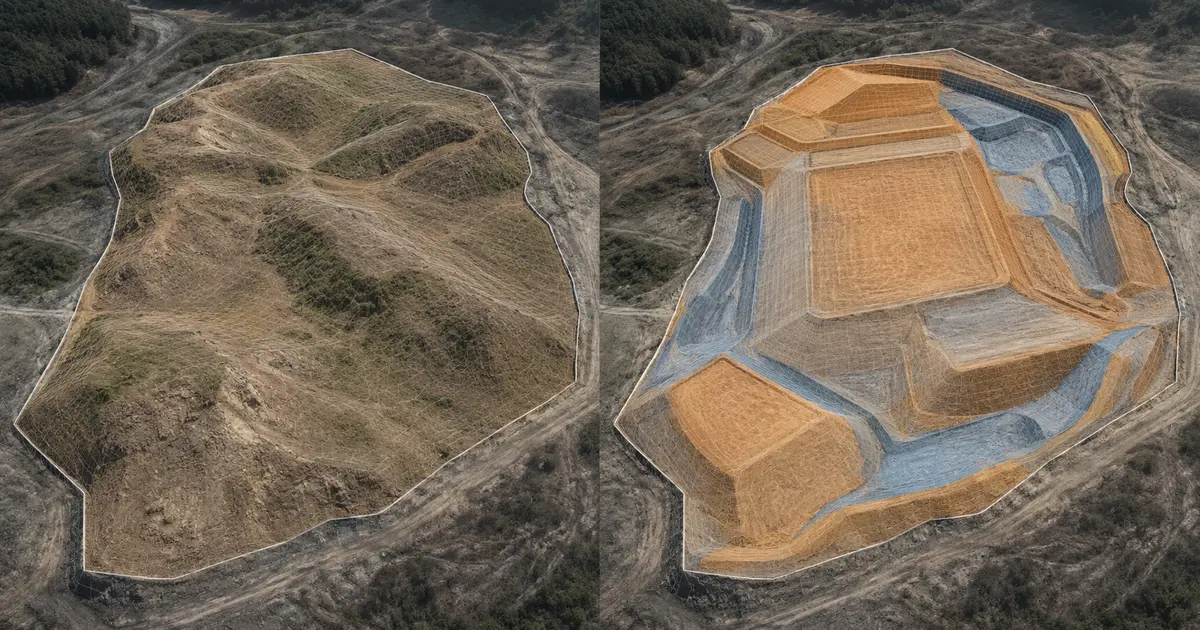

드론으로 토공량을 계산할 때 기준은 촬영사진의 밝기나 점군 밀도가 아니라 두 시점에 공통으로 적용한 지표면이다. 공사 전·후 자료를 같은 좌표계와 표고 기준에 맞추고, 동일한 계산 경계 안에서 같은 종류의 지면모델끼리 높이차를 구해야 한다. 범위나 기준면이 달라지면 잘 촬영된 영상도 절토·성토량을 설명하는 근거가 되기 어렵다.
계산에 들어가기 전 평면도에 절토·성토 대상, 토량에서 제외할 기존 구조물과 가설도로, 별도 관리할 적치장을 구분한다. 경계는 영상에서 보이는 선만 따르지 않고 계약 물량 또는 공정관리의 산정 범위와 맞춰야 한다. 사면 어깨와 소단, 법면 끝, 배수로처럼 높이가 급변하는 선은 불연속선으로 반영하고, 전·후 모델이 같은 위치에서 비교되는지 대표 단면을 잘라 확인한다.
장비와 자재 더미를 토량으로 세지 않으려면
수치표면모델(DSM)은 지면뿐 아니라 수목, 장비, 자재 더미와 가설건물의 윗면도 높이로 포함한다. 무인비행장치 측량 작업규정은 토공량에 수치지면자료 또는 수치표고모델(DEM)을 사용하는 것을 원칙으로 하고, 나대지에는 수치표면자료 또는 DSM을 사용할 수 있도록 구분한다. 흙이 실제로 드러난 구역인지부터 확인해야 하는 이유다.
덤프트럭이 이동하거나 강재·거푸집이 적치된 자리를 두 시점에서 그대로 빼면 물량이 아니라 촬영 조건의 차이를 계산하게 된다. 자동 분류에서 장비와 식생을 지운 뒤 생긴 빈 영역이 과도하게 보간되지 않았는지 원영상과 대조한다. 수면, 짙은 그림자, 반복무늬가 있는 사면은 영상 매칭이 불안정할 수 있으므로 점군만 믿지 말고 현장 수준측량이나 추가 촬영으로 보완한다.
기준점과 검사점을 한 묶음으로 쓰지 않는다

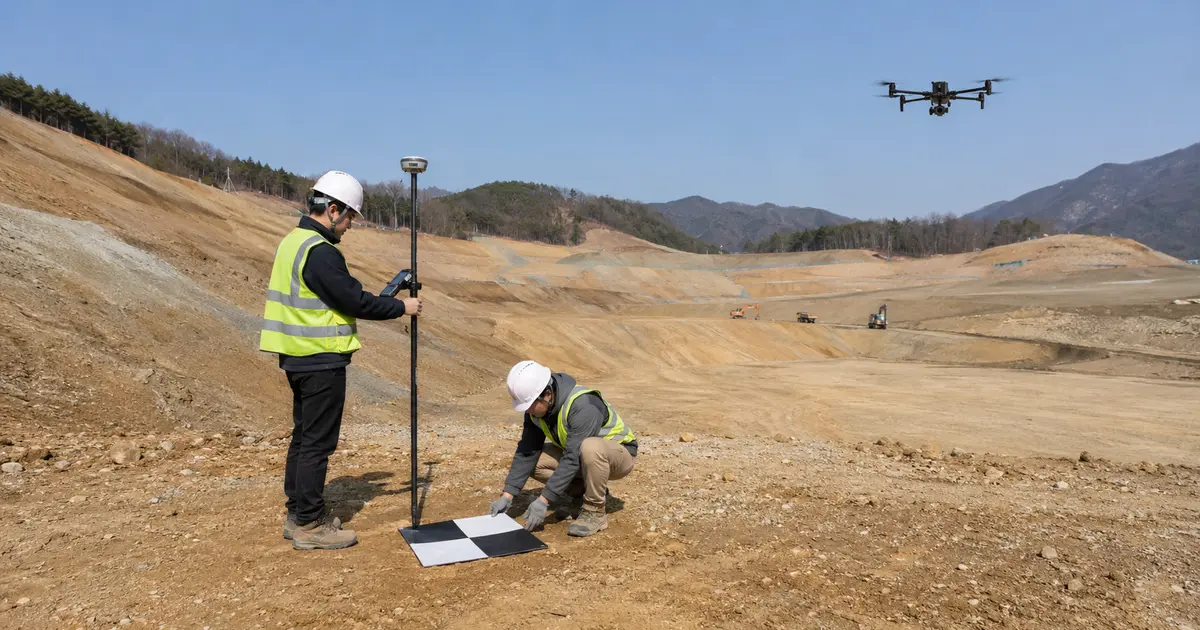

기준점과 검사점은 목적이 다르다. 기준점은 항공삼각측량에서 영상과 현장 좌표를 맞추는 데 쓰고, 검사점은 조정에 참여시키지 않은 채 완성된 성과의 오차를 확인한다. 같은 점을 양쪽에 중복 사용하거나 오차가 작은 지점만 검사점으로 골라내면 모델이 실제 현장을 얼마나 잘 재현했는지 독립적으로 설명할 수 없다.
공공측량 기준을 적용하는 작업에서는 지상기준점을 작업지역 모서리와 중앙에 고르게 두고 1㎢당 9점 이상을 원칙으로 한다. 검사점은 기준점 수의 3분의 1 이상을 확보하며, 계산상 3점 이하가 되면 3점으로 하고 기준점 가까이에 몰지 않는다. RTK·PPK 기체를 사용하더라도 검사점을 현장에서 별도로 관측해 평면과 표고 잔차를 확인하고, 기준점 수를 조정했다면 그 근거와 정확도 결과를 작업계획에 남긴다.
공정 중 재촬영에서 달라지면 안 되는 것
토공량 비교용 재촬영은 첫 비행의 조건을 재현하는 일이 먼저다. 좌표계, 표고 기준, 카메라, 비행고도, 지상표본거리, 촬영 중복도와 대상 경계를 촬영기록부로 이어 둔다. 현장 지형이나 장애물이 바뀌어 경로를 수정했다면 사진 매수보다 사면과 구조물 주변의 중복이 충분한지 확인하고, 블러·노출불량·가려짐이 후속 모델에 영향을 주면 해당 구간은 다시 촬영한다.
마지막 계산 전에는 두 모델의 좌표 원점, 격자 간격, 지면 분류방식, 보간방법과 제외구역을 한 표에서 맞춘다. 규정은 DEM을 활용한 토공량 계산에서 격자 한 변을 0.5m 이하로 하고, 전·후 모델의 동일 평면위치에서 높이 변화를 비교하도록 정한다. 다만 이 값만 만족했다고 현장 정확도가 보장되는 것은 아니다. 검사점 오차, 미복원 구간과 급경사 단면을 함께 검토하고, 성과 용도가 기성물량인지 내부 공정기록인지도 명시해야 수치의 적용범위가 분명해진다.
